Korozja konstrukcji stalowych — przyczyny, rodzaje i ochrona

Korozja konstrukcji stalowych to stopniowe niszczenie stali pod wpływem warunków środowiskowych. Woda, tlen i elektrolity uruchamiają reakcje elektrochemiczne, w których żelazo utlenia się, tworząc tlenki żelaza, czyli rdzę. Jej porowata warstwa nie zabezpiecza metalu, dlatego proces może postępować dalej.

Korozja konstrukcji stalowych – przyczyny, rodzaje i wpływ na bezpieczeństwo

Szybkość korozji zależy przede wszystkim od wilgoci, opadów i skraplania pary wodnej. Proces przyspieszają również sól oraz zanieczyszczenia przemysłowe. Szczególnie narażone są szczeliny, zagłębienia i inne miejsca, w których zatrzymuje się woda. Ryzyko wzrasta także w przypadku uszkodzenia powłok ochronnych oraz w punktach styku różnych metali.

Stal umieszczona w gruncie ma stały kontakt z wilgocią, solami i obszarami o różnym stopniu napowietrzenia. Jej degradację mogą dodatkowo przyspieszać substancje o odczynie kwaśnym lub zasadowym.

Do najczęściej spotykanych rodzajów korozji zalicza się:

• korozję atmosferyczną – rozwijającą się na powierzchni elementów wystawionych na działanie powietrza i opadów,
• korozję szczelinową – pojawiającą się w trudno dostępnych miejscach, do których nie dociera odpowiednio powłoka ochronna ani powietrze,
• korozję kontaktową – występującą przy połączeniu różnych metali w obecności elektrolitu,
• korozję elektrochemiczną – obejmującą lokalne obszary anody i katody, co prowadzi do powstawania punktowych ubytków materiału.

Postępująca korozja zmniejsza przekrój elementów i osłabia połączenia. Może powodować odkształcenia, obniżać nośność konstrukcji oraz sprzyjać pękaniu i odspajaniu powłok ochronnych. W zaawansowanym stadium prowadzi nawet do kruszenia stalowych fragmentów.

Odporność konstrukcji zależy zarówno od rodzaju stali, jak i od zastosowanego zabezpieczenia. Stal węglowa koroduje szybciej niż stale stopowe, nierdzewne czy ocynkowane, jednak żaden materiał nie jest całkowicie odporny na korozję. Długotrwała wilgoć, agresywne substancje i uszkodzenia mechaniczne mogą z czasem doprowadzić do powstania ognisk korozji.

Wpływ wilgoci, tlenu, substancji chemicznych i gruntu na korodowanie stali

Wilgoć i tlen to główne czynniki sprzyjające korozji stali. Woda działa jak elektrolit, a tlen uczestniczy w utlenianiu żelaza. Z tego powodu rdza szybko pojawia się w wilgotnym powietrzu, podczas skraplania pary wodnej oraz pod wpływem opadów atmosferycznych.

Woda może gromadzić się w szczelinach, zagłębieniach, połączeniach i otwartych profilach, wydłużając kontakt stali z elektrolitem. Podobne warunki występują na styku gruntu i powietrza, gdzie zmienne napowietrzenie oraz poziom wilgotności sprzyjają rozwojowi korozji miejscowej.

Ryzyko korozji zwiększają również kurz i pył. Osady zatrzymują wilgoć na powierzchni stali oraz utrudniają jej odparowanie, przez co metal dłużej pozostaje narażony na działanie elektrolitu.

Sole przyspieszają korozję, ponieważ zwiększają przewodność wilgotnej warstwy pokrywającej stal. Szczególnie agresywny jest chlorek sodu obecny między innymi w aerozolu morskim, słonej wodzie i środkach odladzających. W środowisku morskim niszczenie stali przebiega szybciej, zwłaszcza gdy powierzchnia pozostaje stale wilgotna, a na jej powierzchni gromadzą się osady soli.

W zakładach przemysłowych stal może mieć kontakt z kwasami, zasadami, rozpuszczalnikami, gazami oraz pyłami chemicznymi. Substancje te niszczą powłoki ochronne i zmieniają właściwości elektrolitu. Gdy powłoka traci ciągłość, korozja może szybko rozwinąć się na odsłoniętej powierzchni.

Wilgotny grunt oddziałuje na stal za pośrednictwem wody, soli, tlenu i związków chemicznych. Konstrukcje znajdujące się pod ziemią są trudniejsze do kontrolowania, osuszania i naprawy, dlatego powinny zostać odpowiednio zabezpieczone już na etapie projektowania.

Ograniczenie ryzyka korozji wymaga odizolowania stali od gruntu, zapewnienia skutecznego odwodnienia, uszczelnienia połączeń oraz zastosowania powłok przeznaczonych do pracy w gruncie.

Korozja atmosferyczna, szczelinowa, kontaktowa i elektrochemiczna

Korozja atmosferyczna rozwija się na stali wystawionej na działanie wilgoci, opadów, soli i zanieczyszczeń. Szczególnie szybko postępuje podczas naprzemiennego zwilżania i wysychania, dlatego często pojawia się na elementach zewnętrznych, dachach, mostach oraz masztach.

Korozja szczelinowa powstaje w wąskich, słabo wentylowanych przestrzeniach, w których gromadzą się woda, sól i zabrudzenia. Typowe miejsca jej występowania to styki blach, połączenia zakładkowe, okolice śrub oraz spoin. Ryzyko korozji można ograniczyć dzięki szczelnym połączeniom, sprawnemu odwodnieniu i właściwemu uszczelnieniu styków.

Korozja kontaktowa występuje, gdy różne metale stykają się w obecności wilgoci lub elektrolitu. W takich warunkach szybciej niszczeje metal mniej szlachetny. Skuteczną ochronę zapewniają izolowanie miejsc styku, dobór kompatybilnych elementów mocujących oraz rozdzielenie łączonych materiałów.

Korozja elektrochemiczna zachodzi, gdy na powierzchni stali tworzą się obszary anodowe i katodowe. W obecności elektrolitu żelazo utlenia się w strefie anody, co może prowadzić do miejscowych, punktowych ubytków. Proces przyspieszają między innymi uszkodzenia powłok ochronnych, zastoiny wody oraz różnice w dostępie tlenu.

Ocena środowiska i projektowanie konstrukcji odpornej na korozję

Projektowanie odpornych na korozję konstrukcji stalowych należy rozpocząć od dokładnej oceny warunków, w których będą użytkowane. Analizie podlegają między innymi wilgotność, temperatura, opady, zasolenie oraz obecność zanieczyszczeń przemysłowych. Istotne są także kontakt z gruntem i czas, przez jaki powierzchnia pozostaje zwilżona. Na tej podstawie określa się klasę środowiska korozyjnego, wymaganą trwałość oraz poziom ochrony.

Zabezpieczenie antykorozyjne powinno odpowiadać planowanemu okresowi użytkowania konstrukcji. W zależności od warunków dobiera się właściwy materiał, system powłokowy lub ochronę metaliczną, a także metodę przygotowania powierzchni. Im bardziej agresywne środowisko, tym skuteczniejsze i trwalsze musi być zabezpieczenie. W takich warunkach należy również zaplanować częstsze kontrole, czyszczenie i konserwację.

Już na etapie projektu warto ograniczyć liczbę szczelin, zakamarków i zamkniętych przestrzeni, w których może gromadzić się wilgoć. Należy unikać poziomych powierzchni zatrzymujących wodę, kurz i sole. Krawędzie powinny umożliwiać równomierne naniesienie powłoki, a ostre naroża często wymagają dodatkowego przygotowania lub zaokrąglenia. Odpowiednio zaprojektowana geometria konstrukcji zmniejsza ryzyko powstawania ognisk korozji i ułatwia późniejszą konserwację.

Konstrukcja powinna zapewniać sprawny odpływ wody i zanieczyszczeń. Odpowiednie spadki, otwory odpływowe oraz właściwie dobrane profile skracają czas zwilżenia stali. Profile zamknięte należy wykonywać szczelnie albo wyposażyć w otwory zapewniające odpływ wody i właściwą wentylację. Rozwiązania te ułatwiają również kontrolę oraz zabezpieczenie wewnętrznych powierzchni.

Projekt powinien gwarantować dostęp do wszystkich powierzchni — zarówno podczas montażu, jak i późniejszych przeglądów, czyszczenia oraz renowacji. Elementy wymagające kontroli muszą być osiągalne bez demontażu pozostałych części konstrukcji. Brak odpowiedniego dostępu zwiększa koszty eksploatacji i utrudnia utrzymanie skutecznej ochrony antykorozyjnej.

Stal należy odseparować od gruntu oraz materiałów zatrzymujących wilgoć. W miejscach łączenia różnych metali stosuje się separatory i kompatybilne łączniki, które ograniczają ryzyko korozji galwanicznej. Połączenia, spoiny i miejsca cięcia powinny być zaprojektowane tak, aby można je było łatwo oczyścić, zabezpieczyć, skontrolować, a w razie potrzeby także naprawić.

Klasyfikacja środowisk korozyjnych C1–C5, CX oraz Im1–Im4

Klasyfikacja środowisk korozyjnych zgodnie z normą PN-EN ISO 12944 obejmuje kategorie atmosferyczne C1, C2, C3, C4, C5 oraz CX. Im wyższa kategoria, tym bardziej agresywne warunki, większe ryzyko korozji oraz wyższe wymagania dotyczące przygotowania stali, rodzaju systemu powłokowego i jego grubości.

Kategorie atmosferyczne oznaczają:

• C1 – bardzo mała korozyjność: ogrzewane pomieszczenia, w których panuje czyste i suche powietrze,
• C2 – mała korozyjność: obiekty nieogrzewane oraz tereny wiejskie,
• C3 – średnia korozyjność: środowiska miejskie i przemysłowe o umiarkowanym poziomie zanieczyszczeń, a także obszary o podwyższonej wilgotności,
• C4 – duża korozyjność: zakłady przemysłowe, tereny nadmorskie oraz miejsca o wysokiej wilgotności,
• C5 – bardzo duża korozyjność: agresywne środowiska przemysłowe oraz obszary morskie o wysokim zasoleniu,
• CX – ekstremalna korozyjność: miejsca o bardzo dużym zasoleniu, stałej kondensacji lub silnym oddziaływaniu zanieczyszczeń.

W przypadku konstrukcji pracujących w warunkach zanurzenia lub kontaktu z gruntem stosuje się kategorie Im1–Im4:

• Im1 – zanurzenie w wodzie słodkiej: dotyczy między innymi rzek, jezior i zbiorników,
• Im2 – zanurzenie w wodzie morskiej lub słonej: bez zastosowania ochrony katodowej,
• Im3 – konstrukcje zakopane w gruncie: w tym elementy znajdujące się w wilgotnym podłożu,
• Im4 – szczególnie wymagające warunki w wodzie morskiej lub słonej: gdy stosowana jest ochrona katodowa.

Prawidłowe określenie środowiska korozyjnego bezpośrednio wpływa na wybór zabezpieczenia antykorozyjnego. Na tej podstawie ustala się między innymi liczbę warstw, nominalną grubość suchej powłoki oraz zakładaną trwałość całego systemu.

Konstrukcja eksploatowana w warunkach CX lub Im4 wymaga dokładniejszego przygotowania powierzchni i bardziej rygorystycznej kontroli wykonania niż element pracujący w środowisku C1 lub Im1.

Dobór profili, połączeń, krawędzi i odwodnienia ograniczających ryzyko korozji

Dobór geometrii elementów powinien ograniczać miejsca, w których mogłyby gromadzić się woda, sól i pył. Najlepiej sprawdzają się rury okrągłe oraz zamknięte profile kwadratowe i prostokątne, szczególnie te z zaokrąglonymi narożami. Ich gładkie powierzchnie ułatwiają nakładanie powłok oraz późniejsze czyszczenie.

Profile otwarte, takie jak kątowniki, ceowniki, teowniki, zetowniki czy płaskowniki, łatwiej zatrzymują wilgoć i zanieczyszczenia. Jeśli ich zastosowanie jest konieczne, należy ustawić je tak, aby nie tworzyły poziomych półek, oraz zapewnić swobodny odpływ cieczy.

Profile zamknięte powinny być całkowicie szczelne albo wyposażone w otwory odpływowe i wentylacyjne. Zapobiegają one gromadzeniu się wody wewnątrz elementów, a podczas cynkowania ogniowego umożliwiają odpływ ciekłego cynku i ujście powietrza. Ogranicza to ryzyko powstawania wad powłoki.

Na trwałość zabezpieczenia wpływa również sposób ukształtowania krawędzi konstrukcji stalowej. Na ostrych krawędziach powłoka malarska jest zazwyczaj cieńsza, dlatego szybciej może ulec uszkodzeniu. Przed malowaniem krawędzie należy zaokrąglić, ukosować lub odpowiednio przygotować. Zaokrąglenie pozwala uzyskać bardziej równomierną grubość powłoki i zwiększa jej trwałość.

Połączenia należy projektować tak, aby ograniczyć powstawanie szczelin, a jednocześnie zapewnić dostęp do powierzchni podczas czyszczenia, malowania i kontroli. Spoiny najlepiej wykonywać jako ciągłe i pozbawione porów, podtopień oraz innych nieciągłości, w których mogłaby zatrzymywać się wilgoć. Należy również usunąć odpryski i ostre pozostałości po spawaniu.

Śruby i spawy wymagają szczególnie starannego zabezpieczenia, ponieważ występują w nich nierówności, zagłębienia oraz styki różnych powierzchni. Połączenia śrubowe powinny być zaprojektowane tak, aby woda nie zalegała pod łbami śrub, nakrętkami ani podkładkami. Wszystkie elementy mocujące muszą pozostać dostępne podczas kontroli i późniejszych prac renowacyjnych.

Uszczelnienie styków blach ogranicza dostęp wody i tlenu do szczelin. Uszczelniacz powinien tworzyć ciągłą i trwałą warstwę na odpowiednio przygotowanym podłożu. Nie należy jednak zamykać przestrzeni, z których woda nie będzie mogła odpłynąć, ponieważ mogłoby to sprzyjać korozji szczelinowej.

Skuteczne odwodnienie konstrukcji wymaga zastosowania właściwych spadków, otworów odpływowych i kapinosów oraz wyeliminowania zagłębień. Elementy należy kształtować tak, aby woda i zanieczyszczenia spływały poza powierzchnię stali, a nie trafiały do połączeń lub szczelin.

W przypadku konstrukcji ocynkowanych na jakość powłoki wpływają między innymi otwory technologiczne, dostęp do wszystkich powierzchni oraz odpowiednie rozmieszczenie spoin. Projekt powinien uwzględniać zalecenia wykonawcy procesu cynkowania. Dzięki temu ciekły cynk może swobodnie opłynąć element i wypłynąć z profili zamkniętych.

Normy dotyczące ochrony antykorozyjnej konstrukcji stalowych

Normy dotyczące ochrony antykorozyjnej konstrukcji stalowych określają zasady oceny środowiska, projektowania zabezpieczeń, przygotowania powierzchni oraz kontroli jakości wykonanych prac. Ułatwiają dobór ochrony odpowiedniej do warunków eksploatacji i oczekiwanej trwałości konstrukcji.

Najważniejszym dokumentem w tym zakresie jest PN-EN ISO 12944, która porządkuje wymagania dotyczące zabezpieczeń malarskich. Norma ułatwia dobór systemu ochrony odpowiedniego do kategorii korozyjności środowiska, rodzaju stali oraz przewidywanej trwałości powłoki.

Norma PN-EN ISO 12944 obejmuje między innymi:

• klasyfikację środowisk korozyjnych,
• zasady projektowania konstrukcji,
• wymagania dotyczące przygotowania podłoża,
• dobór systemów malarskich,
• zasady wykonywania powłok,
• wytyczne dotyczące renowacji istniejących zabezpieczeń.

W dokumentacji należy określić kategorię korozyjności oraz zakładaną trwałość zabezpieczenia. Powinny znaleźć się w niej także informacje dotyczące rodzaju systemu, liczby warstw, nominalnej grubości suchej powłoki oraz metod kontroli jakości.

Pozostałe normy koncentrują się przede wszystkim na zabezpieczeniach metalicznych i wyrobach powlekanych:

• PN-EN ISO 1461 określa wymagania i metody badań powłok cynkowych nanoszonych metodą zanurzeniową na wyroby stalowe i żeliwne,
• PN-EN ISO 14713-1 oraz PN-EN ISO 14713-2 przedstawiają zasady ochrony stali za pomocą powłok cynkowych, w tym wytyczne dotyczące cynkowania zanurzeniowego,
• PN-EN ISO 2063 dotyczy natryskiwania cieplnego cynku, aluminium i ich stopów,
• PN-EN ISO 9223 służy do oceny korozyjności atmosfer,
• PN-EN 10169+A1 odnosi się do płaskich wyrobów stalowych z organiczną powłoką nanoszoną w sposób ciągły,
• PN-EN 13523 opisuje metody badań metali powlekanych organicznie, w tym przyczepności, elastyczności, odporności na uderzenia oraz działania warunków atmosferycznych.

Normy nie ograniczają się wyłącznie do wskazania rodzaju farby lub technologii cynkowania. Określają również warunki aplikacji, wymagania dotyczące przygotowania podłoża, dopuszczalną grubość powłok, zakres badań odbiorczych oraz sposób dokumentowania wyników.

Odpowiednio dobrany zestaw norm ułatwia porównywanie ofert, usprawnia odbiór prac i pozwala ocenić, czy wykonane zabezpieczenie odpowiada założeniom projektu.

Dokumentacja ochrony antykorozyjnej powinna zawierać:

• opis konstrukcji,
• kategorię środowiska,
• przewidywany okres trwałości zabezpieczenia,
• rodzaj zastosowanej stali,
• technologię przygotowania powierzchni,
• specyfikację zastosowanych materiałów,
• warunki nakładania powłok,
• plan kontroli jakości.

Do dokumentacji należy dołączyć wyniki pomiarów, karty techniczne produktów oraz protokoły odbioru. Warto uwzględnić także informacje o wykonanych naprawach i późniejszej konserwacji zabezpieczenia.

PN-EN ISO 12944 – projektowanie, przygotowanie powierzchni, systemy malarskie i renowacja

PN-EN ISO 12944 to seria norm dotyczących ochrony konstrukcji stalowych przed korozją. Określa zasady oceny środowiska, projektowania detali, przygotowania powierzchni oraz doboru i stosowania ochronnych systemów malarskich.

Normy obejmują również wymagania dotyczące wyboru farb, wykonywania powłok, kontroli jakości oraz renowacji istniejących zabezpieczeń.

Najważniejsze części serii obejmują:

• ISO 12944-1 – zakres normy, podstawowe pojęcia i ogólne zasady ochrony stali,
• ISO 12944-2 – klasyfikację środowisk korozyjnych, obejmującą klasy C1–C5, CX oraz Im1–Im4,
• ISO 12944-3 – zasady projektowania detali ograniczających ryzyko powstawania korozji,
• ISO 12944-4 – rodzaje powierzchni stalowych i metody przygotowania podłoża,
• ISO 12944-5 – dobór systemów malarskich odpowiednich do środowiska i wymaganej trwałości,
• ISO 12944-6 – laboratoryjne metody badania systemów powłokowych,
• ISO 12944-7 – wykonywanie prac malarskich oraz nadzór nad ich przebiegiem,
• ISO 12944-8 – przygotowanie specyfikacji i dokumentacji dla nowych konstrukcji oraz prac renowacyjnych,
• ISO 12944-9 – wymagania dotyczące konstrukcji eksploatowanych w bardzo agresywnym środowisku morskim.

Wybór systemu zgodnego z PN-EN ISO 12944 zależy między innymi od kategorii korozyjności, rodzaju podłoża, przewidywanego okresu trwałości oraz warunków aplikacji. Specyfikacja powinna jasno określać:

• sposób przygotowania powierzchni,
• liczbę i rodzaj warstw,
• rodzaj zastosowanych farb,
• nominalną grubość suchej powłoki,
• metody kontroli jakości.

Zgodnie z ISO 12944-3 należy ograniczać liczbę szczelin, ostrych krawędzi i trudno dostępnych zagłębień. Warto również unikać rozwiązań, na których mogłaby zatrzymywać się woda. Prawidłowo zaprojektowana konstrukcja jest łatwiejsza do czyszczenia, malowania i kontrolowania, a jej późniejsza renowacja przebiega sprawniej.

ISO 12944-4 opisuje przygotowanie stali przed nałożeniem farby. W zależności od stanu podłoża może ono obejmować odtłuszczanie, usuwanie zabrudzeń, rdzy, zendry walcowniczej oraz starych powłok. Stosuje się metody ręczne, mechaniczne lub strumieniowo-ścierne. Jakość przygotowania powierzchni bezpośrednio wpływa na przyczepność i trwałość zabezpieczenia.

ISO 12944-5 dotyczy ochronnych systemów malarskich, które mogą składać się z warstwy gruntującej, międzywarstwowej i nawierzchniowej. Wszystkie elementy systemu powinny być ze sobą kompatybilne oraz dostosowane do warunków panujących w danej klasie środowiska.

ISO 12944-6 określa laboratoryjne metody oceny odporności systemów powłokowych. Wyniki badań nie zwalniają jednak z obowiązku prawidłowego przygotowania podłoża ani prowadzenia kontroli podczas prac na obiekcie.

ISO 12944-7 wskazuje wymagania związane z nakładaniem farb, korzystaniem z kart technicznych oraz przeprowadzaniem kontroli międzyoperacyjnej. Obejmuje także zasady odbioru gotowej powłoki.

ISO 12944-8 porządkuje dokumentację techniczną i opisuje między innymi zakres renowacji, kryteria akceptacji oraz plan kontroli. Dzięki temu można lepiej zaplanować zabezpieczenie konstrukcji stalowej, uwzględniając rzeczywisty stan podłoża i istniejących powłok.

PN-EN ISO 1461, PN-EN ISO 14713, PN-EN ISO 2063, PN-EN ISO 9223 i PN-EN 10169

• norma PN-EN ISO 1461 określa wymagania dotyczące powłok cynkowych nanoszonych metodą zanurzeniową na wyroby stalowe i żeliwne. Reguluje ich wygląd, grubość oraz przyczepność, a także wskazuje właściwe metody badań. Stosuje się ją przede wszystkim podczas odbioru elementów ocynkowanych ogniowo,
• normy PN-EN ISO 14713-1 i PN-EN ISO 14713-2 zawierają wytyczne dotyczące wyboru metody zabezpieczenia oraz projektowania elementów przeznaczonych do cynkowania zanurzeniowego. Uwzględniają czynniki wpływające na trwałość powłoki, zasady przygotowania konstrukcji, wykonywania otworów technologicznych i projektowania połączeń,
• norma PN-EN ISO 2063 odnosi się do cieplnego natryskiwania cynku, aluminium oraz ich stopów. Określa wymagania dotyczące przygotowania podłoża, nanoszenia powłoki i kontroli jej jakości. Technologia ta sprawdza się szczególnie przy zabezpieczaniu dużych konstrukcji stalowych, których nie można umieścić w kąpieli cynkowej,
• norma PN-EN ISO 9223 służy do oceny korozyjności atmosfery. Uwzględnia między innymi wilgotność, czas zwilżenia powierzchni, zasolenie oraz poziom zanieczyszczeń powietrza. Na tej podstawie środowisko przyporządkowuje się do jednej z kategorii korozyjności — od C1 do C5 lub CX — co ułatwia dobór odpowiednich powłok cynkowych i organicznych,
• norma PN-EN 10169+A1 dotyczy płaskich wyrobów stalowych pokrywanych organiczną powłoką w sposób ciągły. Określa wymagania związane z jej właściwościami, wyglądem i trwałością. Tego rodzaju zabezpieczenia stosuje się przede wszystkim w przemysłowej produkcji elementów stalowych,
• norma PN-EN 13523 opisuje metody badań metali z powłokami organicznymi. Ocenie podlegają między innymi grubość, przyczepność i elastyczność powłoki, a także jej odporność na uderzenia, zarysowania oraz działanie warunków atmosferycznych.

Przygotowanie powierzchni stalowej do ochrony antykorozyjnej

Trwałość ochrony antykorozyjnej zależy przede wszystkim od prawidłowego przygotowania stalowego podłoża. Z powierzchni należy usunąć tłuszcz, olej, kurz, sole, rdzę, zgorzelinę walcowniczą, stare powłoki oraz wszystkie luźne zanieczyszczenia. Pozostawione resztki osłabiają przyczepność farby i mogą przyspieszać korozję podpowłokową.

Przygotowanie stalowego podłoża obejmuje zwykle:

• usunięcie olejów, smarów i innych tłustych zabrudzeń,
• zmycie soli oraz substancji rozpuszczalnych w wodzie,
• usunięcie rdzy, zgorzeliny walcowniczej i luźnych fragmentów metalu,
• usunięcie odspojonych, spękanych lub niezgodnych z nowym systemem powłok,
• czyszczenie mechaniczne albo strumieniowo-ścierne,
• dokładne odpylanie i ocenę czystości powierzchni,
• sprawdzenie chropowatości, temperatury stali oraz ryzyka kondensacji pary wodnej.

Odtłuszczanie usuwa oleje, smary, pozostałości środków technologicznych i inne tłuste osady. Samo czyszczenie mechaniczne często nie zapewnia wystarczającego efektu, dlatego stosuje się środki myjące, rozpuszczalniki lub preparaty alkaliczne. Konkretny produkt należy dobrać do rodzaju zabrudzeń oraz planowanego systemu ochronnego.

Jeśli wymaga tego zastosowany środek, po odtłuszczaniu powierzchnię trzeba dokładnie spłukać, a następnie wysuszyć. Pozostałości preparatu mogą pogorszyć przyczepność gruntu i prowadzić do powstawania wad powłoki.

Usunięcie soli i innych zanieczyszczeń ma szczególne znaczenie w środowisku morskim, przemysłowym oraz przy konstrukcjach użytkowanych zimą. Sole zatrzymują wilgoć, co może powodować pęcherzenie farby. Do ich zmywania wykorzystuje się między innymi wodę pod odpowiednim ciśnieniem. Po zakończeniu prac stal musi całkowicie wyschnąć.

Rdzę usuwa się ręcznie, mechanicznie albo metodą strumieniowo-ścierną. Wybór metody zależy od stopnia skorodowania, dostępności elementu, rodzaju istniejącej powłoki oraz wymaganego poziomu przygotowania. Pod nową farbą nie mogą pozostać luźne produkty korozji, łuszczące się fragmenty ani niestabilna rdza.

Stare powłoki można usunąć w całości lub tylko w wybranych miejscach. Pełne czyszczenie jest konieczne, gdy farba się odspaja, mocno pęka, jest zanieczyszczona albo nie pasuje do projektowanego systemu. Stabilne warstwy można pozostawić, ale wcześniej należy sprawdzić ich przyczepność, stan techniczny i zgodność z nowymi materiałami.

Po czyszczeniu mechanicznym powierzchnię trzeba dokładnie odpylić. Osadzony pył osłabia połączenie stali z farbą. Do jego usuwania stosuje się odkurzacze przemysłowe oraz sprężone powietrze pozbawione oleju i wody. Można wykorzystać również inne rozwiązania wskazane w specyfikacji.

Czyszczenie strumieniowo-ścierne pozwala usunąć rdzę, zgorzelinę, stare powłoki oraz trwałe zabrudzenia. Jednocześnie nadaje stali odpowiednią chropowatość, która zwiększa mechaniczną przyczepność gruntu i ułatwia równomierne zakotwienie całego systemu.

Rodzaj ścierniwa, jego granulację, ciśnienie oraz czas obróbki dobiera się do stanu podłoża i wymagań farby. Zbyt mała chropowatość może ograniczyć przyczepność, natomiast zbyt duża utrudnia uzyskanie właściwej grubości powłoki na wierzchołkach profilu.

Stopień czystości ocenia się zgodnie z przyjętą specyfikacją. Przy obróbce strumieniowo-ściernej często stosuje się oznaczenia Sa. W konstrukcjach stalowych nierzadko wymaga się poziomu Sa 2½, który oznacza bardzo dokładne usunięcie rdzy, zgorzeliny i wcześniejszych powłok. Ostateczne kryteria zawsze określa projekt oraz przewidziany system ochronny.

Przed malowaniem należy ocenić wygląd stali, stopień jej zapylenia i ewentualną obecność soli, a także sprawdzić uzyskaną chropowatość. Szczególnej uwagi wymagają krawędzie, spoiny, otwory, połączenia śrubowe i trudno dostępne miejsca. Odpryski spawalnicze, ostre krawędzie oraz nierówności mogą miejscowo osłabić zabezpieczenie.

Oczyszczona stal szybko reaguje z wilgocią i tlenem, dlatego pierwszą warstwę ochronną należy nanieść możliwie szybko po zakończeniu czyszczenia. Ogranicza to ryzyko powstania nalotu rdzy oraz osiadania nowych zanieczyszczeń. Dopuszczalny czas zależy między innymi od wilgotności, temperatury, zasolenia powietrza i warunków panujących w miejscu prac.

Malowanie można prowadzić wyłącznie w warunkach określonych przez producenta farby. Temperatura stali powinna być wyższa od punktu rosy, co zmniejsza ryzyko skraplania pary wodnej. Zbyt duża wilgotność, kondensacja lub opady mogą zakłócić utwardzanie materiału, osłabić przyczepność i pogorszyć szczelność powłoki.

Poszczególne warstwy systemu należy nakładać w wymaganych odstępach czasu, na kompatybilny grunt i odpowiednio przygotowane podłoże.

Odtłuszczanie, odpylanie i usuwanie rdzy

Odtłuszczanie usuwa oleje, smary, woski oraz pozostałości technologiczne, których samo czyszczenie mechaniczne nie eliminuje. W zależności od rodzaju zabrudzeń należy zastosować preparat alkaliczny, detergent lub odpowiednio dobrany rozpuszczalnik.

Po umyciu powierzchnię trzeba dokładnie spłukać i wysuszyć, a następnie sprawdzić, czy nie pozostały na niej resztki środka czyszczącego.

Odpylanie wykonuje się po obróbce mechanicznej lub strumieniowo-ściernej. Zanieczyszczenia można usunąć odkurzaczem przemysłowym albo sprężonym powietrzem pozbawionym oleju i wilgoci. Pozostawiony pył obniża przyczepność gruntu i może doprowadzić do odspajania całej powłoki.

Rdzę, zendrę oraz luźno związane warstwy można usuwać między innymi przez:

• szczotkowanie,
• młotkowanie,
• skrobanie,
• śrutowanie,
• piaskowanie,
• korundowanie.

W przypadku niewielkich napraw dopuszcza się również czyszczenie płomieniowe. Należy jednak kontrolować temperaturę, aby nie uszkodzić stali ani pozostałych powłok.

Stare zabezpieczenia trzeba usunąć, jeśli są spękane, łuszczą się lub utraciły stabilność. Dotyczy to również powłok, które nie są kompatybilne z planowanym systemem ochronnym.

Przy niewielkich ogniskach korozji można zastosować inhibitory spowalniające reakcje korozyjne. Nie zastępują one jednak dokładnego oczyszczenia i odtłuszczenia powierzchni ani prawidłowo wykonanej powłoki ochronnej.

Po zakończeniu przygotowania podłoża należy usunąć sole i pozostałe zanieczyszczenia, a następnie dokładnie odpylić stal. Pierwszą warstwę ochronną najlepiej nanieść możliwie szybko po przygotowaniu powierzchni.

Oczyszczanie strumieniowo-ścierne i przygotowanie podłoża pod powłoki

Oczyszczanie strumieniowo-ścierne polega na kierowaniu rozpędzonego ścierniwa na stal pod odpowiednim ciśnieniem. Uderzenia ziaren usuwają rdzę, zgorzelinę, stare powłoki oraz trudne zabrudzenia. Jednocześnie nadają powierzchni określony profil chropowatości, który poprawia przyczepność warstwy gruntującej.

W zależności od rodzaju podłoża i oczekiwanego efektu stosuje się między innymi:

• piaskowanie stali odpowiednio dobranym ścierniwem mineralnym,
• śrutowanie śrutem stalowym lub żeliwnym,
• korundowanie, gdy wymagane jest szczególnie skuteczne czyszczenie,
• szkiełkowanie, które pozwala delikatnie i równomiernie przygotować powierzchnię,
• sodowanie, umożliwiające usuwanie zabrudzeń i wybranych powłok przy mniejszym ryzyku uszkodzenia stali.

Rodzaj ścierniwa, jego granulację, ciśnienie robocze oraz kąt padania strumienia dobiera się do stanu stali. Należy uwzględnić również rodzaj usuwanej powłoki i wymagania projektowanego systemu malarskiego.

Odpowiednio dobrany profil chropowatości ma kluczowe znaczenie dla trwałości powłoki. Zbyt mała chropowatość może osłabić przyczepność farby, natomiast nadmiernie głęboki profil utrudnia uzyskanie właściwej grubości powłoki na wierzchołkach nierówności.

W przypadku nowych konstrukcji stalowych często wymaga się stopnia czystości Sa 2,5. Oznacza on bardzo dokładne usunięcie rdzy, zgorzeliny, starych powłok i innych zanieczyszczeń. Na prawidłowo przygotowanym podłożu mogą pozostać jedynie niewielkie, równomierne ślady przebarwień — pod warunkiem że dopuszcza je przyjęta specyfikacja.

Po zakończeniu obróbki należy dokładnie usunąć pył, a następnie sprawdzić:

• stopień czystości podłoża,
• chropowatość powierzchni,
• poziom zapylenia,
• obecność soli i innych zanieczyszczeń,
• temperaturę stali oraz ryzyko kondensacji wilgoci.

Hydromonitoring wykorzystuje wodę pod wysokim ciśnieniem, skutecznie usuwając rdzę, sole, zabrudzenia i słabo związane powłoki, a przy tym ograniczając zapylenie. Nie zawsze jednak tworzy profil chropowatości wymagany przez konkretny system malarski.

Po czyszczeniu hydromonitoringiem stal należy dokładnie osuszyć. Jeśli pojawi się nalot rdzy, trzeba go usunąć przed rozpoczęciem malowania.

Przygotowanie obejmuje również spoiny, krawędzie, otwory i połączenia śrubowe. Z powierzchni należy usunąć odpryski spawalnicze, ostre nierówności oraz pozostałości ścierniwa.

Oczyszczona stal nie powinna długo pozostawać bez zabezpieczenia. Pierwszą warstwę gruntu należy nałożyć możliwie szybko, zawsze zgodnie z warunkami określonymi w dokumentacji oraz karcie technicznej farby.

Powłoki malarskie stosowane do ochrony konstrukcji stalowych

Powłoki malarskie tworzą warstwę oddzielającą stal od wilgoci, tlenu, soli i substancji chemicznych. Ograniczają kontakt metalu z elektrolitem, a tym samym spowalniają korozję atmosferyczną, szczelinową i elektrochemiczną. Skuteczność ochrony zależy nie tylko od rodzaju farby, lecz także od właściwego przygotowania podłoża i prawidłowej aplikacji.

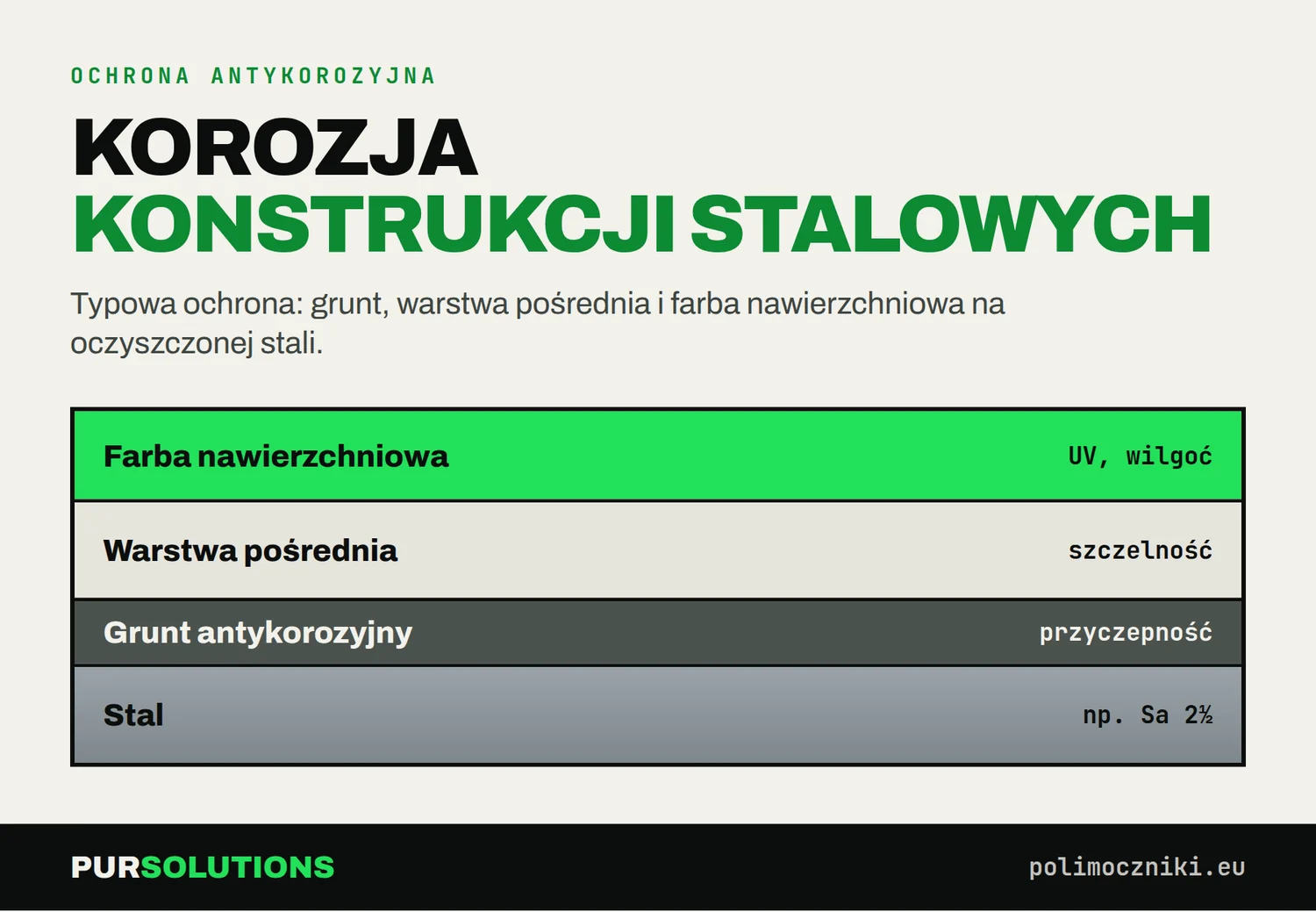

Typowy system ochrony antykorozyjnej składa się z:

• gruntu antykorozyjnego – poprawia przyczepność kolejnych warstw i ogranicza rozwój korozji pod powłoką,
• warstwy pośredniej – zwiększa grubość oraz szczelność zabezpieczenia,
• farby nawierzchniowej – chroni przed promieniowaniem UV, wilgocią, ścieraniem i działaniem chemikaliów.

Niektóre produkty łączą funkcje gruntu i emalii. Gruntoemalie upraszczają oraz skracają proces malowania, a w określonych warunkach mogą tworzyć system jednowarstwowy. Ich zastosowanie powinno odpowiadać kategorii korozyjności, stanowi stali oraz wymaganiom określonym w dokumentacji technicznej.

Przy wyborze powłoki warto uwzględnić przede wszystkim:

• klasę środowiska, na przykład C2, C3, C4, C5 lub CX,
• narażenie na wodę, kontakt z gruntem, sole i chemikalia,
• wymaganą trwałość ochrony,
• rodzaj podłoża oraz istniejących powłok,
• liczbę warstw i docelową grubość suchej powłoki,
• metodę aplikacji, taką jak natrysk, wałek lub pędzel,
• temperaturę, wilgotność oraz czas potrzebny do utwardzenia.

Do zabezpieczania konstrukcji stalowych wykorzystuje się powłoki przemysłowe o różnym składzie. Dostępne są farby rozpuszczalnikowe, wodorozcieńczalne, bezrozpuszczalnikowe oraz proszkowe. Produkty jedno- i dwuskładnikowe różnią się sposobem utwardzania, odpornością mechaniczną oraz wymaganiami technologicznymi podczas nakładania.

Poszczególne elementy systemu muszą być ze sobą kompatybilne. Grunt, warstwa pośrednia i emalia nawierzchniowa powinny współpracować bez ryzyka pęcherzenia, pękania czy odspajania. Zgodność produktów można potwierdzić na podstawie karty technicznej, deklarowanego zastosowania oraz wyników badań całego systemu.

Powłoki antykorozyjne pełnią również funkcję dekoracyjną. Farba nawierzchniowa nadaje konstrukcji określony kolor i połysk, a jednocześnie ogranicza kredowanie oraz degradację pod wpływem promieniowania UV. W obiektach przemysłowych istotna jest także odporność na ścieranie, uderzenia i działanie chemikaliów.

W środowiskach o wysokiej korozyjności często stosuje się systemy wielowarstwowe. Większa liczba warstw poprawia szczelność zabezpieczenia i pozwala przypisać każdemu materiałowi konkretne zadanie. Po utwardzeniu należy sprawdzić grubość suchej powłoki: zbyt cienka warstwa może nie zapewnić odpowiedniej trwałości, natomiast nadmierna zwiększa ryzyko pękania i odspajania.

Na rynku dostępne są również farby wysokocynkowe zawierające dużą ilość pyłu cynkowego. Zapewniają ochronę barierową, a częściowo także katodową, ponieważ cynk może działać jako metal poświęcany. Skuteczność takiego zabezpieczenia zależy od dokładnego przygotowania stali, ciągłości powłoki oraz jej zgodności z kolejnymi warstwami.

Ostateczny wybór systemu powinien wynikać z warunków eksploatacji i dostępnej technologii wykonania. W zależności od potrzeb można zastosować system wielowarstwowy, jednowarstwowy, wodorozcieńczalny, bezrozpuszczalnikowy lub proszkowy. Powłoki proszkowe sprawdzają się przede wszystkim przy elementach malowanych w zakładzie, podczas gdy farby ciekłe ułatwiają zabezpieczanie dużych konstrukcji montowanych bezpośrednio na miejscu.

Dobór gruntów, farb antykorozyjnych, gruntoemalii i powłok nawierzchniowych

Dobór systemu malarskiego zależy od kilku kluczowych czynników: kategorii korozyjności, rodzaju podłoża, oczekiwanej trwałości oraz warunków aplikacji. System przeznaczony do suchego wnętrza w klasie C1 nie sprawdzi się na konstrukcji narażonej na działanie soli, wilgoci i promieniowania UV, czyli w środowisku C4, C5, CX lub Im.

Grunty antykorozyjne i podkłady ochronne tworzą pierwszą warstwę całego układu. Poprawiają przyczepność kolejnych powłok, oddzielają stal od wilgoci i ograniczają ryzyko korozji podpowłokowej. Często zawierają pigmenty antykorozyjne, takie jak fosforany, oraz dodatki zmniejszające aktywność ogniw korozyjnych.

Dobierając grunt, należy uwzględnić:

• stopień przygotowania powierzchni, np. Sa 2½ lub czyszczenie mechaniczne,
• rodzaj stali oraz obecność istniejących warstw,
• kategorię środowiska: C1–C5, CX lub Im,
• planowaną farbę międzywarstwową i nawierzchniową,
• sposób aplikacji oraz czas przeznaczony na wykonanie prac.

Farba antykorozyjna może pełnić funkcję gruntu, warstwy pośredniej albo samodzielnego zabezpieczenia. Produkty bogate w cynk tworzą barierę ochronną i zapewniają częściową ochronę katodową. Z kolei preparaty zawierające inhibitory korozji ograniczają reakcje zachodzące na powierzchni metalu. Żaden produkt nie zastąpi jednak dokładnego usunięcia rdzy, soli i tłustych zanieczyszczeń.

Gruntoemalie łączą właściwości podkładu i emalii nawierzchniowej, dzięki czemu pozwalają skrócić proces malowania. Sprawdzają się przy prostych konstrukcjach, pracach renowacyjnych i zadaniach wykonywanych pod presją czasu. Przed ich zastosowaniem należy jednak sprawdzić, czy produkt zapewni odpowiednią ochronę w konkretnym środowisku i na wybranym podłożu.

Emalia nawierzchniowa zamyka system i zabezpiecza go przed wilgocią, promieniowaniem UV, ścieraniem oraz wpływem warunków atmosferycznych. Odpowiada również za kolor i połysk powierzchni. W konstrukcjach zewnętrznych szczególne znaczenie ma odporność na kredowanie i blaknięcie. W obiektach przemysłowych równie istotna może być odporność chemiczna i mechaniczna.

Farby jednoskładnikowe wystarczy dokładnie wymieszać przed użyciem. Zazwyczaj są łatwe w aplikacji i dobrze sprawdzają się podczas drobnych napraw.

Produkty dwuskładnikowe wymagają połączenia bazy z utwardzaczem w ściśle określonej proporcji. Po prawidłowym wymieszaniu zwykle zapewniają lepszą odporność na ścieranie, działanie chemikaliów, wilgoć i intensywną eksploatację. Należy jednak pamiętać, że przygotowana mieszanina zachowuje przydatność tylko przez ograniczony czas.

Każdy produkt należy stosować zgodnie z kartą techniczną. Dokument określa między innymi:

• proporcje mieszania składników,
• czas przydatności przygotowanej mieszaniny,
• minimalną i maksymalną temperaturę aplikacji,
• wymaganą wilgotność względną oraz temperaturę punktu rosy,
• odstępy między nakładaniem kolejnych warstw,
• zalecaną grubość powłoki mokrej i suchej,
• właściwą metodę aplikacji.

Przed wykonaniem całego zabezpieczenia warto sprawdzić kompatybilność wszystkich produktów i przeprowadzić próbę na reprezentatywnym fragmencie konstrukcji.

Warstwa o zbyt małej grubości nie zapewni odpowiedniej ochrony. Z kolei nadmiernie gruba powłoka może pękać, długo schnąć lub odspajać się od podłoża.

Zastosowanie powłok epoksydowych, poliuretanowych, alkidowych, akrylowych, silikonowych i etylokrzemianowych

Farby do konstrukcji stalowych różnią się odpornością, przeznaczeniem i sposobem aplikacji. Dobór odpowiedniego produktu zależy między innymi od warunków środowiskowych, temperatury pracy, kontaktu z wodą lub chemikaliami oraz oczekiwanej trwałości całego systemu.

• farby epoksydowe tworzą twarde, szczelne powłoki odporne na wilgoć, oleje, paliwa, chemikalia i ścieranie. Najczęściej stosuje się je jako grunty, warstwy pośrednie lub powłoki wewnętrzne. Ich ograniczeniem jest mniejsza odporność na promieniowanie UV, dlatego na zewnątrz zwykle wymagają dodatkowej warstwy nawierzchniowej,
• farby poliuretanowe mogą pełnić funkcję podkładu lub warstwy wykończeniowej. Dobrze znoszą zmienne warunki atmosferyczne, uszkodzenia mechaniczne i promieniowanie UV. Wykorzystuje się je między innymi na mostach, halach, masztach oraz innych konstrukcjach zewnętrznych. Produkty dwuskładnikowe, po połączeniu bazy z utwardzaczem, tworzą wyjątkowo trwałe powłoki,
• farby alkidowe przeznaczone są głównie do konstrukcji o małym lub średnim ryzyku korozji. Sprawdzają się w środowiskach C1–C3, przy umiarkowanej wilgotności i ograniczonym kontakcie z substancjami chemicznymi. Zazwyczaj są jednoskładnikowe, dlatego łatwo się je aplikuje, jednak pod względem odporności na agresywne warunki ustępują farbom epoksydowym i poliuretanowym,
• farby akrylowe dobrze znoszą promieniowanie UV i wpływ warunków atmosferycznych, a także długo zachowują kolor. Najczęściej stosuje się je jako powłoki nawierzchniowe na konstrukcjach zewnętrznych. Wersje wodorozcieńczalne ograniczają emisję rozpuszczalników, ale podczas aplikacji wymagają kontroli temperatury, wilgotności i czasu schnięcia,
• farby silikonowe przeznaczone są do powierzchni narażonych na podwyższoną temperaturę. Zachowują właściwości ochronne zarówno przy okresowym, jak i stałym oddziaływaniu ciepła, choć dokładny zakres odporności zależy od konkretnego produktu. Stosuje się je między innymi na kominach, instalacjach przemysłowych, przewodach i elementach urządzeń cieplnych,
• farby etylokrzemianowe znajdują zastosowanie w specjalistycznych systemach ochronnych, szczególnie jako grunty wysokocynkowe. Zawierają spoiwo etylokrzemianowe i pył cynkowy, zapewniając ochronę barierową oraz częściowo katodową. Ich aplikacja wymaga bardzo starannego przygotowania podłoża, odpowiedniej wilgotności podczas utwardzania oraz sprawdzenia zgodności z kolejnymi warstwami,
• farby poliwinylowe tworzą powłoki odporne na wilgoć, sole i wybrane substancje chemiczne. Stosuje się je w określonych systemach przemysłowych, zwłaszcza tam, gdzie istotne są szybkie schnięcie oraz odporność na warunki atmosferyczne. Przed użyciem należy sprawdzić ich kompatybilność z gruntem i farbą nawierzchniową,
• farby proszkowe nanosi się elektrostatycznie na odpowiednio przygotowaną stal, a następnie utwardza w piecu. Uzyskana powłoka ma równomierną grubość, dobrą odporność mechaniczną i może być dostępna w wielu kolorach. Technologia ta najlepiej sprawdza się w zakładach produkcyjnych, ponieważ malowany element musi zmieścić się w komorze i wytrzymać temperaturę utwardzania.

Farby jednoskładnikowe są gotowe do użycia po dokładnym wymieszaniu, co ułatwia malowanie, naprawy miejscowe i prace prowadzone bezpośrednio na obiekcie. Produkty dwuskładnikowe wymagają precyzyjnego połączenia bazy z utwardzaczem, ale zazwyczaj zapewniają lepszą odporność na ścieranie, chemikalia, wilgoć i intensywną eksploatację.

Przed wyborem powłoki warto uwzględnić:

• klasę środowiska korozyjnego,
• temperaturę pracy konstrukcji,
• kontakt z wodą, wilgocią i chemikaliami,
• narażenie na promieniowanie UV i zmienne warunki atmosferyczne,
• rodzaj oraz warunki aplikacji,
• oczekiwaną trwałość całego systemu.

Na konstrukcjach zewnętrznych często stosuje się wielowarstwowy system składający się z gruntu epoksydowego, warstwy pośredniej oraz poliuretanowej lub akrylowej farby nawierzchniowej. Takie rozwiązanie pozwala połączyć wysoką ochronę antykorozyjną z odpornością na promieniowanie UV i estetycznym wykończeniem.

Metaliczne zabezpieczenia antykorozyjne stali

Metaliczne zabezpieczenia antykorozyjne tworzą na stali szczelną warstwę ochronną, która ogranicza dostęp wilgoci, tlenu, soli i chemikaliów. Najczęściej wykorzystuje się cynk, aluminium oraz ich stopy. Wybór technologii zależy od kształtu i wymiarów elementu, warunków jego pracy oraz oczekiwanej trwałości powłoki.

Cynk chroni stal na dwa sposoby: tworzy barierę odgradzającą ją od otoczenia i zapewnia ochronę elektrochemiczną. Ogranicza dostęp elektrolitu do podłoża, a w przypadku zarysowania może działać jak anoda protektorowa. Utlenia się wówczas szybciej niż stal, zabezpieczając odsłonięty fragment. Skuteczność tego mechanizmu zależy między innymi od ciągłości powłoki, wilgotności oraz przewodności środowiska.

Najczęściej stosuje się:

• cynkowanie ogniowe, polegające na zanurzeniu przygotowanego elementu w ciekłym cynku,
• cynkowanie elektrolityczne, podczas którego cynk osadza się na stali w procesie elektrochemicznym,
• cynkowanie termodyfuzyjne, w którym powłoka powstaje wskutek wzajemnego przenikania cynku i żelaza,
• cynkowanie natryskowe, wykonywane przez cieplne nanoszenie cynku na odpowiednio przygotowaną powierzchnię,
• metalizację natryskową z użyciem cynku, aluminium albo ich stopów.

Cynkowanie ogniowe

Cynkowanie ogniowe tworzy trwałą powłokę, która łączy się ze stalą metalurgicznie. Ciekły cynk opływa element, a na granicy podłoża i powłoki powstają warstwy stopowe. Technologia sprawdza się między innymi przy zabezpieczaniu słupów, ram, balustrad, konstrukcji halowych, ogrodzeń oraz elementów infrastruktury.

Element przeznaczony do cynkowania powinien mieć odpowiednią geometrię oraz otwory technologiczne. Ułatwiają one odpływ ciekłego cynku i ujście powietrza, a tym samym pomagają uzyskać równomierną powłokę.

Cynkowanie elektrolityczne

Cynkowanie elektrolityczne stosuje się przede wszystkim do małych elementów, takich jak śruby, nakrętki, podkładki i części precyzyjne. Uzyskana powłoka jest zazwyczaj cieńsza niż w przypadku cynkowania ogniowego, dlatego metoda sprawdza się głównie w środowiskach o małej lub umiarkowanej korozyjności.

Elementy przeznaczone do pracy na zewnątrz często dodatkowo pasywuje się lub uszczelnia, aby zwiększyć trwałość zabezpieczenia.

Cynkowanie termodyfuzyjne

Cynkowanie termodyfuzyjne pozwala uzyskać równomierną powłokę, również na krawędziach, gwintach i elementach o skomplikowanym kształcie. Proces ogranicza ryzyko powstawania zacieków oraz zgrubień, które mogą pojawić się przy niektórych metodach zanurzeniowych.

Powłoki dyfuzyjne stosuje się między innymi na elementach złącznych, częściach maszyn i niewielkich wyrobach stalowych.

Cynkowanie natryskowe i metalizacja

Cynkowanie natryskowe, określane również jako metalizacja natryskowa, polega na stopieniu drutu lub proszku cynkowego, a następnie naniesieniu go na stal za pomocą sprężonego powietrza albo gazu.

Technologia ta umożliwia zabezpieczanie dużych konstrukcji, których nie można zanurzyć w wannie cynkowniczej. Wykorzystuje się ją między innymi przy mostach, zbiornikach, masztach, konstrukcjach offshore oraz innych elementach infrastruktury.

Natryskiwanie aluminium i stopów

Cieplne natryskiwanie aluminium lub stopów cynku z aluminium zwiększa odporność stali na wilgoć i zasolenie, dlatego sprawdza się także w środowisku morskim. Aluminium tworzy na powierzchni stabilną warstwę tlenkową, która ogranicza dalsze utlenianie metalu.

Wybór aluminium, cynku lub ich stopu zależy od temperatury pracy, obciążeń mechanicznych, poziomu zasolenia oraz przewidywanego okresu eksploatacji.

Przygotowanie powierzchni

Przed metalizacją stal należy dokładnie oczyścić i nadać jej odpowiednią chropowatość. Najczęściej wykorzystuje się w tym celu oczyszczanie strumieniowo-ścierne. Powierzchnia powinna być wolna od rdzy, tłuszczu, soli, pyłu i luźnych fragmentów wcześniejszych powłok.

Starannie przygotowane podłoże ma kluczowe znaczenie dla przyczepności, szczelności i trwałości powłoki metalicznej.

Po natryskiwaniu można nałożyć uszczelniającą warstwę malarską. Wypełnia ona pory metalicznej powłoki i dodatkowo zwiększa jej odporność na działanie czynników środowiskowych.

Kontrola jakości

Grubość, przyczepność i ciągłość powłoki ocenia się zgodnie z projektem oraz właściwymi normami. Kontrola obejmuje między innymi grubość powłoki, wygląd zabezpieczonej powierzchni, obecność nieciągłości oraz jakość miejsc naprawianych po transporcie lub montażu.

Cynkowanie ogniowe, termodyfuzyjne i natryskowe oraz metalizacja

Cynkowanie ogniowe, określane również jako zanurzeniowe, polega na umieszczeniu odpowiednio przygotowanego elementu stalowego w ciekłym cynku. W rezultacie na powierzchni stali powstają warstwy stopowe żelaza i cynku oraz zewnętrzna warstwa czystego cynku. Powłoka zapewnia ochronę barierową, odcinając stal od czynników atmosferycznych, a także ochronę katodową. Wymagania dotyczące procesu określa norma PN-EN ISO 1461.

Cynkowanie termodyfuzyjne wykorzystuje zjawisko dyfuzji, dzięki któremu cynk wnika w powierzchnię stali. Uzyskana powłoka charakteryzuje się równomierną grubością, także na krawędziach, gwintach i elementach o skomplikowanej geometrii. Metoda sprawdza się przede wszystkim w przypadku mniejszych wyrobów, części maszyn oraz elementów złącznych.

Cynkowanie natryskowe, nazywane również metalizacją natryskową, polega na cieplnym nanoszeniu cynku, aluminium lub ich stopów. Powłokę nakłada się na wcześniej oczyszczoną stal, co umożliwia zabezpieczanie dużych konstrukcji, których nie można zanurzyć w wannie cynkowniczej. Technologia znajduje zastosowanie między innymi przy ochronie mostów, masztów, zbiorników oraz konstrukcji offshore. Zasady jej wykonywania określa norma PN-EN ISO 2063.

Przed rozpoczęciem metalizacji stal poddaje się czyszczeniu strumieniowo-ściernemu. Powierzchnia musi być pozbawiona rdzy, tłuszczu, soli i pyłu, a jednocześnie uzyskać odpowiednią chropowatość, która poprawia przyczepność powłoki. W razie potrzeby na przygotowaną powierzchnię nakłada się uszczelniacz malarski. Wypełnia on pory i dodatkowo zwiększa odporność zabezpieczenia na wilgoć oraz zanieczyszczenia.

Ochrona duplexowa i powłoki proszkowe

Ochrona duplexowa łączy powłokę cynkową z zewnętrzną warstwą malarską, najczęściej proszkową. Stosuje się ją przede wszystkim do stalowych elementów ocynkowanych ogniowo. Takie rozwiązanie zapewnia dodatkową ochronę przed korozją, estetyczne wykończenie oraz większą odporność na warunki atmosferyczne.

Cynk tworzy barierę chroniącą stal przed wilgocią, tlenem i solami. W przypadku miejscowego uszkodzenia powłoki może również zabezpieczać podłoże elektrochemicznie, ponieważ jest metalem bardziej aktywnym niż stal. Zewnętrzna warstwa malarska ogranicza kontakt cynku z czynnikami środowiskowymi, spowalniając jego zużycie.

System duplexowy zapewnia:

• większą trwałość zabezpieczenia,
• skuteczną ochronę przed korozją atmosferyczną,
• wyższą odporność na wilgoć, promieniowanie UV i ścieranie,
• możliwość uzyskania dowolnego koloru oraz stopnia połysku,
• mniejsze ryzyko uszkodzenia powłoki cynkowej podczas eksploatacji.

Przed malowaniem proszkowym powierzchnię cynku należy odpowiednio przygotować. Najpierw usuwa się zabrudzenia, tłuszcz, sole i produkty korozji. Następnie podłoże delikatnie omiata się ścierniwem, aby poprawić przyczepność farby. Zabieg trzeba wykonać ostrożnie, tak aby nie naruszyć nadmiernie warstwy cynku. Na końcu powierzchnię dokładnie odpylą się i osusza.

Malowanie proszkowe polega na elektrostatycznym nanoszeniu farby w proszku na element, a następnie utwardzaniu jej w piecu. W efekcie powstaje równa, szczelna i trwała warstwa ochronna. Przed rozpoczęciem prac należy upewnić się, że element mieści się w komorze malarskiej oraz wytrzyma temperaturę wymaganą podczas utwardzania.

Jeżeli specyfikacja systemu przewiduje taką wartość, zalecana grubość powłoki proszkowej wynosi 60 µm. Odbiór wykonanej ochrony obejmuje pomiar grubości oraz ocenę jednolitości, przyczepności i krycia powłoki. Sprawdza się również, czy nie występują pęcherze, zacieki ani inne nieciągłości.

Zastosowanie obu powłok wymaga zgodności materiałów oraz zachowania właściwych parametrów technologicznych. Ewentualne uszkodzenia powstałe podczas transportu lub montażu należy naprawiać zgodnie z dokumentacją systemu. Najpierw oczyszcza się odsłoniętą stal, a następnie odtwarza wszystkie warstwy zabezpieczenia.

Wykonanie i kontrola zabezpieczeń antykorozyjnych

Wykonanie zabezpieczenia antykorozyjnego obejmuje przygotowanie stali, aplikację materiału, kontrolę warunków oraz odbiór gotowej powłoki. Każdy z tych etapów wpływa na trwałość ochrony, dlatego prace należy prowadzić zgodnie z projektem, kartą techniczną produktu i planem kontroli.

Przygotowanie podłoża

Przed rozpoczęciem malowania należy ocenić stan stali, w tym jej czystość, chropowatość, zapylenie oraz obecność soli. Podłoże powinno być suche, odtłuszczone i pozbawione luźnej rdzy.

Szczególnej uwagi wymagają krawędzie, spoiny, otwory, połączenia śrubowe, podstawy słupów oraz trudno dostępne fragmenty konstrukcji. Starannie przygotowane podłoże zapewnia lepszą przyczepność i ogranicza ryzyko przedwczesnego rozwoju korozji.

Warunki prowadzenia prac

Warunki podczas malowania muszą odpowiadać wymaganiom producenta farby. Należy kontrolować temperaturę powietrza i stali, wilgotność względną oraz punkt rosy, a także oceniać ryzyko wystąpienia kondensacji.

Temperatura stali powinna być wyższa od punktu rosy co najmniej o 3°C. Prace należy przerwać podczas opadów, po pojawieniu się kondensacji lub po przekroczeniu dopuszczalnej wilgotności.

Metody aplikacji

Farbę można nanosić natryskiem, wałkiem albo pędzlem. Wybór techniki zależy od rodzaju materiału, geometrii elementu i warunków panujących w miejscu pracy.

W malowaniu przemysłowym często stosuje się natrysk hydrodynamiczny, który umożliwia szybkie naniesienie dużej ilości materiału. Pędzel wykorzystuje się przede wszystkim do zabezpieczania krawędzi, spoin, naroży oraz miejsc wymagających dodatkowego wzmocnienia.

Malowanie na mokro

Przed użyciem farbę należy dokładnie wymieszać, zachowując proporcje określone w karcie technicznej. W przypadku produktów dwuskładnikowych trzeba dodatkowo kontrolować czas przydatności przygotowanej mieszaniny.

Po upływie tego czasu materiał może gorzej rozpływać się po powierzchni, stracić przyczepność albo nie utwardzić się prawidłowo.

Malowanie proszkowe i KTL

Malowanie proszkowe polega na elektrostatycznym nanoszeniu proszku, który następnie utwardza się w piecu. Kontroli podlegają temperatura elementu, czas wygrzewania, grubość powłoki oraz równomierność krycia.

Zastosowanie tej technologii wymaga odpowiednio wyposażonego zakładu, dysponującego komorą do nanoszenia proszku i piecem.

W procesie KTL element zanurza się w kąpieli elektrolitycznej, a następnie utwardza powłokę w podwyższonej temperaturze. Istotne znaczenie mają parametry kąpieli, czas zanurzenia oraz napięcie stosowane podczas procesu.

Należy również sprawdzać przygotowanie powierzchni i warunki wypalania. Kontrola powinna obejmować miejsca osłonięte, wnętrza profili oraz strefy odpływu materiału.

Warstwy systemu

Każda warstwa zabezpieczenia pełni inną funkcję: grunt poprawia przyczepność i ogranicza korozję podpowłokową, warstwa pośrednia zwiększa szczelność systemu, a farba nawierzchniowa chroni przed promieniowaniem UV, wilgocią i ścieraniem.

Specyfikacja określa liczbę warstw, wymagane przerwy między aplikacjami oraz docelową grubość suchej powłoki.

Przed nałożeniem kolejnej warstwy należy potwierdzić wyschnięcie lub utwardzenie poprzedniej. Zbyt krótki odstęp może prowadzić do marszczenia, pęcherzenia i utraty przyczepności. Z kolei zbyt długa przerwa może wymagać zmatowienia albo ponownego oczyszczenia powierzchni.

Kontrola jakości

Ocena powłoki obejmuje jej wygląd, jednolitość, ciągłość i stopień krycia. Należy sprawdzić, czy nie występują:

• zacieki,
• pęcherze,
• kratery,
• spękania,
• łuszczenie,
• pory.

Na powierzchni nie powinny znajdować się również miejsca pozbawione zabezpieczenia. Oględziny należy prowadzić przy odpowiednim oświetleniu i objąć nimi całą konstrukcję.

Pomiar grubości powłoki

Jednym z podstawowych badań odbiorczych jest pomiar grubości suchej powłoki. Wykonuje się go za pomocą mierników dobranych do rodzaju podłoża i zastosowanego zabezpieczenia, między innymi magnetycznych i elektromagnetycznych.

Specyfikacja powinna wskazywać liczbę punktów pomiarowych oraz sposób interpretacji wyników. Żaden wymagany pomiar nie może wykazywać grubości mniejszej niż wartość określona dla danego systemu.

Badanie przyczepności

Badanie przyczepności pozwala określić siłę połączenia powłoki z podłożem oraz ocenić zespolenie poszczególnych warstw. Stosuje się między innymi próbę odrywania i metodę nacięć.

Pomiary wykonuje się w miejscach reprezentatywnych dla całej konstrukcji. Po zakończeniu badania uszkodzony fragment należy naprawić zgodnie z technologią zalecaną przez producenta.

Kontrola ciągłości

Ciągłość powłok metalicznych i malarskich ocenia się wizualnie, a w razie potrzeby także za pomocą detektorów porów i innych nieciągłości.

Badanie ma szczególne znaczenie w przypadku powłok pracujących w wilgotnym środowisku, pod ziemią, wewnątrz zbiorników lub w bezpośrednim kontakcie z wodą.

Transport, montaż i naprawy

Nadzór nad zabezpieczeniem powinien obejmować również transport i montaż. Uderzenia, tarcie zawiesi, przeładunek oraz dokręcanie połączeń mogą uszkodzić gotową powłokę.

Przed odbiorem należy skontrolować miejsca styku z podporami, spoiny montażowe, krawędzie cięte na budowie oraz strefy naprawiane po zakończeniu montażu.

Naprawę rozpoczyna się od usunięcia luźnych fragmentów powłoki. Następnie odsłoniętą stal należy oczyścić, a sąsiednie obszary odpowiednio przygotować. Na końcu odtwarza się cały wymagany system zabezpieczenia.

Podczas naprawy należy zachować zarówno wymaganą liczbę warstw, jak i określoną grubość powłoki. Kontrola powinna obejmować również miejsca naprawione. Każdą stwierdzoną niezgodność należy usunąć i udokumentować.

Dokumentacja odbiorowa

Dokumentacja odbiorowa powinna zawierać:

• daty wykonania prac,
• wykaz zastosowanych materiałów,
• numery partii materiałów,
• informacje o warunkach atmosferycznych,
• wyniki pomiarów i protokoły badań przyczepności,
• wykaz stwierdzonych niezgodności oraz opis wykonanych napraw.

Kompletna dokumentacja ułatwia ocenę zgodności zabezpieczenia i pomaga zaplanować jego późniejszą konserwację.

Malowanie konstrukcji stalowych i kontrola grubości suchej powłoki

Malowanie konstrukcji stalowych należy prowadzić zgodnie z zatwierdzonym systemem ochronnym, kartą techniczną farby oraz dokumentacją projektową. Przed rozpoczęciem prac trzeba zweryfikować stan i sposób przygotowania podłoża, temperaturę stali, wilgotność względną powietrza oraz różnicę między temperaturą stali a punktem rosy.

Każda warstwa pełni określoną funkcję i powinna być nakładana we właściwej kolejności. Warstwa gruntująca zwiększa przyczepność kolejnych powłok i ogranicza ryzyko korozji podpowłokowej. Warstwa pośrednia poprawia szczelność systemu, natomiast warstwa nawierzchniowa chroni stal przed wilgocią, promieniowaniem UV i ścieraniem. Liczba warstw musi odpowiadać wymaganiom określonym dla danego systemu.

Przed aplikacją kolejnej warstwy należy potwierdzić, że poprzednia powłoka wyschła lub została odpowiednio utwardzona. Zbyt krótki odstęp między nakładaniem warstw może powodować pęcherzenie, marszczenie i utratę przyczepności. Jeśli przerwa technologiczna jest zbyt długa, powierzchnię może być konieczne zmatowić, odpylić lub ponownie przygotować.

W malowaniu przemysłowym stosuje się natrysk hydrodynamiczny i pneumatyczny, a także wałki oraz pędzle. Pędzlem często wykonuje się dodatkowe wzmocnienia na krawędziach, spoinach, narożach i łbach śrub. Metoda ta sprawdza się również w miejscach, w których powłoka mogłaby być zbyt cienka. Takie uzupełnienie zwiększa ciągłość powłoki i zapewnia bardziej równomierne zabezpieczenie.

Grubość powłoki należy sprawdzać po całkowitym wyschnięciu lub utwardzeniu materiału. Specyfikowana grubość powłoki (SGP) oznacza wartość wymaganą dla danego systemu, natomiast pomiarowa grubość powłoki (PGP) jest wynikiem uzyskanym podczas kontroli. Wszystkie pomiary PGP muszą mieścić się w granicach określonych w dokumentacji.

Do badania suchej powłoki stosuje się odpowiednio dobrany miernik, na przykład magnetyczny lub elektromagnetyczny. Plan kontroli powinien określać liczbę i rozmieszczenie punktów pomiarowych oraz sposób oceny wyników. Kontrolą należy objąć nie tylko powierzchnie płaskie, lecz także krawędzie, spoiny, połączenia i miejsca trudno dostępne.

Zbyt cienka powłoka nie zapewnia odpowiedniej bariery dla wilgoci, tlenu i soli. Z kolei nadmierna grubość może wydłużać czas schnięcia, powodować pękanie, marszczenie lub utratę przyczepności. Wymaganą grubość należy uzyskać dzięki kontrolowanej aplikacji, a nie przypadkowemu nakładaniu zbyt dużej ilości materiału.

Odbiór zabezpieczenia antykorozyjnego obejmuje również ocenę wyglądu i ciągłości powłoki. Należy sprawdzić, czy na powierzchni nie występują:

• zacieki,
• pęcherze i pory,
• kratery,
• spękania lub łuszczenie,
• miejsca pozbawione farby.

Każdą wykrytą niezgodność należy oczyścić i naprawić zgodnie z technologią przewidzianą dla danego systemu. Po zakończeniu prac naprawczych trzeba ponownie skontrolować wykonane zabezpieczenie.

Badanie przyczepności, jednolitości i jakości powłok ochronnych

Badanie powłoki ochronnej obejmuje ocenę jej wyglądu, ciągłości, jednolitości oraz przyczepności do podłoża. Kontrola powinna również wykazać, czy na powierzchni nie występują wady mogące prowadzić do rozwoju korozji.

Inspekcją należy objąć całą konstrukcję, ze szczególnym uwzględnieniem krawędzi, spoin, połączeń śrubowych, podstaw słupów oraz miejsc trudno dostępnych.

Jednolitość powłoki ocenia się wzrokowo, przy odpowiednim oświetleniu. Jej kolor, połysk i struktura powinny być równomierne. Powierzchnia nie może zawierać pęcherzy, odprysków, pęknięć, kraterów, porów, zacieków ani ubytków. Niedopuszczalne są również fragmenty pozbawione zabezpieczenia.

Każda nieciągłość odsłania stal na działanie wilgoci i może stać się miejscem powstawania korozji.

Ciągłość powłoki sprawdza się przede wszystkim wizualnie. W razie potrzeby można zastosować detektor porów lub innych nieciągłości. Badanie to ma szczególne znaczenie w przypadku zabezpieczeń pracujących w gruncie, pod wodą, wewnątrz zbiorników oraz w środowisku o wysokiej wilgotności.

Parametry urządzenia należy dopasować do rodzaju i grubości powłoki, aby podczas kontroli nie uszkodzić zabezpieczenia.

Przyczepność do podłoża można ocenić metodą odrywania. Na badanej powierzchni przykleja się krążek pomiarowy, a następnie stopniowo zwiększa siłę potrzebną do jego oderwania. Uzyskany wynik podaje się zazwyczaj w MPa.

Ocenie podlega również miejsce powstania zniszczenia — może ono znajdować się w podłożu, między poszczególnymi warstwami albo w samej powłoce. Wymagana wartość przyczepności zależy od projektu, zastosowanego systemu oraz warunków eksploatacji.

W przypadku cienkich powłok można zastosować metodę nacięć. Polega ona na wykonaniu siatki nacięć, a następnie określeniu stopnia odspojenia zabezpieczenia.

Laboratoryjne metody badania powłok, w tym oceny systemów ochronnych, opisuje norma PN-EN ISO 12944-6. Zasady wykonywania zabezpieczeń i prowadzenia nadzoru nad pracami określa natomiast norma PN-EN ISO 12944-7.

Kontrola jakości powinna obejmować również porównanie uzyskanych wyników z wymaganiami zawartymi w dokumentacji. W protokole należy uwzględnić:

• wyniki pomiarów,
• lokalizację wykrytych wad,
• zastosowane metody badawcze,
• uzyskane wartości przyczepności,
• zakres przeprowadzonych napraw.

Dokumentacja zabezpieczenia antykorozyjnego ułatwia późniejsze monitorowanie stanu powłok. Wykryte uszkodzenia należy oczyścić i naprawić zgodnie z technologią przewidzianą dla danego systemu, a po zakończeniu prac ponownie skontrolować całe zabezpieczenie.

Zabezpieczenia antykorozyjne różnych konstrukcji stalowych

Dobór zabezpieczenia antykorozyjnego zależy od rodzaju konstrukcji, warunków jej pracy, geometrii elementów oraz oczekiwanej trwałości. Innej ochrony wymagają stalowe hale wewnątrz budynków, a innej mosty, rurociągi, kominy czy instalacje energetyczne. Każdy z tych obiektów może być narażony na wilgoć, sól, wysoką temperaturę lub działanie agresywnych chemikaliów.

W halach stalowych i magazynach najczęściej stosuje się powłoki malarskie, cynkowanie ogniowe lub system duplex, łączący warstwę cynku z farbą. Wybór rozwiązania zależy między innymi od wilgotności, temperatury, zapylenia oraz obecności emisji przemysłowych. W suchych i ogrzewanych obiektach zazwyczaj wystarcza ochrona klasy C1. Hale otwarte, rolnicze i przemysłowe mogą natomiast wymagać systemów przeznaczonych dla kategorii C3–C5.

Wiaty, zadaszenia, balustrady, ogrodzenia i bariery drogowe są wystawione na działanie deszczu, promieniowania UV, zabrudzeń oraz soli drogowej. Cynkowanie ogniowe zabezpiecza wszystkie dostępne powierzchnie, a dodatkowa warstwa farby może zwiększyć trwałość ochrony i poprawić wygląd elementów. Po montażu należy jednak ponownie zabezpieczyć miejsca cięcia, wiercenia i spawania.

Mosty, kładki, podpory i konstrukcje kolejowe są często zwilżane, a ponadto narażone na drgania, ścieranie oraz działanie soli. Z tego powodu stosuje się zwykle wielowarstwowe systemy malarskie, metalizację natryskową lub ochronę duplexową. Szczególnej uwagi wymagają połączenia, spoiny i strefy przy podporach. Należy również sprawdzić miejsca, w których może zatrzymywać się woda lub gromadzić się brud.

W przypadku rurociągów, zbiorników i instalacji wodnych zabezpieczenie dobiera się zarówno do rodzaju transportowanego medium, jak i warunków zewnętrznych. Elementy zanurzone w wodzie lub zakopane w gruncie klasyfikuje się w kategoriach Im1–Im4. Stosuje się tu między innymi powłoki epoksydowe i poliuretanowe, metalizację, izolacje wielowarstwowe oraz ochronę katodową.

Kominy, piece, wymienniki ciepła i przewody technologiczne mogą pracować w wysokiej temperaturze, a dodatkowo być narażone na kondensację i agresywne gazy. W takich warunkach wykorzystuje się farby silikonowe, etylokrzemianowe oraz specjalistyczne systemy epoksydowe. Maksymalna temperatura pracy powłoki musi odpowiadać rzeczywistym warunkom eksploatacji, a nie tylko wartościom deklarowanym dla typowych zastosowań.

Maszty, słupy, konstrukcje elewacyjne i podpory znaków są wystawione na działanie deszczu, śniegu, promieniowania UV oraz częstych zmian temperatury. Przy bardziej złożonej geometrii trzeba dokładnie zabezpieczyć krawędzie, spoiny i połączenia śrubowe, a także wnętrza profili zamkniętych. Cynkowanie ogniowe ogranicza ryzyko korozji miejscowej, natomiast farba nawierzchniowa zapewnia dodatkową ochronę i pozwala uzyskać odpowiedni kolor.

Instalacje energetyczne, oczyszczalnie ścieków oraz stacje uzdatniania wody wymagają powłok odpornych na wilgoć, kondensację i chemikalia. W takich obiektach często stosuje się systemy epoksydowe i poliuretanowe. Elementy pracujące w szczególnie agresywnym środowisku mogą wymagać ochrony przeznaczonej dla klas C5, CX lub Im.

Przy wyborze technologii trzeba uwzględnić również możliwość wykonania prac na miejscu. Duże mosty, zbiorniki i konstrukcje przemysłowe często zabezpiecza się przez metalizację natryskową albo malowanie wielowarstwowe. Mniejsze elementy, takie jak balustrady, ogrodzenia i części ślusarskie, można cynkować ogniowo, malować proszkowo lub chronić w systemie duplex.

Zabezpieczenie należy ocenić także pod kątem transportu, montażu i późniejszej konserwacji. Uderzenie, cięcie lub spawanie może przerwać ciągłość powłoki. Uszkodzone miejsce trzeba oczyścić aż do odsłoniętej stali, a następnie odtworzyć wszystkie warstwy przewidziane dla danego systemu.

Hale, mosty, rurociągi, kominy, maszty, balustrady i inne konstrukcje stalowe

Hale stalowe, wiaty, magazyny i konstrukcje dachowe zabezpiecza się najczęściej za pomocą cynkowania ogniowego, malowania przemysłowego lub systemu duplex, łączącego obie metody. W zamkniętych obiektach zazwyczaj wystarczają zabezpieczenia w klasie C1–C3. Hale otwarte, szczególnie rolnicze, mogą jednak wymagać systemów o podwyższonej odporności, odpowiednich dla klas C4–C5.

Mosty stalowe, kładki, bariery ochronne, podpory znaków i obiekty kolejowe są narażone na działanie wody, soli drogowej, ścieranie oraz drgania. Dlatego stosuje się w nich wielowarstwowe powłoki malarskie, metalizację natryskową lub zabezpieczenie duplex. Szczólnej uwagi wymagają spoiny, połączenia śrubowe, podstawy podpór oraz wszystkie miejsca, w których może gromadzić się woda.

Rurociągi stalowe, zbiorniki i konstrukcje zakopane w ziemi należy chronić przed stałym kontaktem z wilgocią, elektrolitami oraz transportowanym medium. W tym celu stosuje się między innymi izolację stali od gruntu, powłoki epoksydowe i poliuretanowe, metalizację oraz ochronę katodową. Zabezpieczonych elementów nie należy ustawiać bezpośrednio na podłożu, ponieważ może to prowadzić do uszkodzenia powłoki i powstania ognisk korozji.

Kominy stalowe, piece, wymienniki ciepła i instalacje energetyczne wymagają rozwiązań dopasowanych do wysokiej temperatury, kondensacji oraz działania agresywnych gazów. W takich warunkach sprawdzają się między innymi farby silikonowe, etylokrzemianowe oraz specjalistyczne systemy epoksydowe.

Maszty stalowe, słupy oświetleniowe, balustrady, ogrodzenia i schody ewakuacyjne są wystawione na działanie opadów, promieniowania UV, zabrudzeń oraz soli. Cynkowanie ogniowe zabezpiecza wszystkie dostępne powierzchnie, a dodatkowa powłoka nawierzchniowa zwiększa trwałość ochrony i pozwala uzyskać wymagany kolor.

Po zakończeniu montażu miejsca cięcia, wiercenia i spawania należy ponownie zabezpieczyć. Dotyczy to również uszkodzeń powłoki powstałych podczas transportu lub instalacji.

Konserwacja, naprawa i renowacja konstrukcji stalowych

Regularna konserwacja konstrukcji stalowych ogranicza rozwój korozji, przedłuża trwałość powłok ochronnych i pomaga zmniejszyć koszty napraw. Przeglądy należy przeprowadzać zgodnie z ustalonym harmonogramem, dostosowanym do kategorii środowiska, wieku konstrukcji oraz intensywności jej użytkowania.

Kontrola powinna obejmować:

• rdzę, pęcherze, odpryski i łuszczenie się powłoki,
• zarysowania, pęknięcia oraz odspojenia,
• ubytki i miejsca pozbawione zabezpieczenia,
• szczeliny, styki blach oraz podstawy słupów,
• spawy, śruby, nakrętki i połączenia montażowe,
• obszary narażone na powstawanie zastoin wody,
• ślady korozji przy podporach, krawędziach i otworach odpływowych.

Monitorowanie stanu powłoki wymaga prowadzenia dokumentacji fotograficznej. Każde uszkodzenie należy dokładnie zlokalizować i określić jego rozmiar. W razie potrzeby wykonuje się również pomiar grubości suchej warstwy, a także ocenia jej przyczepność i ciągłość.

Wyniki bieżących kontroli warto porównywać z wcześniejszymi protokołami. Pozwala to ocenić tempo degradacji zabezpieczenia i odpowiednio wcześnie zaplanować prace naprawcze.

Naprawa uszkodzeń powstałych podczas transportu, montażu lub eksploatacji wymaga właściwego przygotowania podłoża. W pierwszej kolejności usuwa się luźne fragmenty powłoki, rdzę, zabrudzenia i tłuszcz. Następnie miejsce naprawy oczyszcza się aż do uzyskania stabilnego podłoża i dokładnie odpylа. Sposób przygotowania powierzchni powinien odpowiadać wymaganiom wybranego systemu ochronnego.

Kolejny etap obejmuje odtworzenie warstwy gruntującej, pośredniej i nawierzchniowej. Każdą z nich należy nanieść w wymaganej grubości, wykorzystując wzajemnie kompatybilne materiały.

Niewielkie ubytki można naprawiać miejscowo, pod warunkiem że istniejąca powłoka dobrze przylega do podłoża, a pod nią nie występuje korozja. Rozleglejsze uszkodzenia wymagają kompleksowej renowacji. Dotyczy to między innymi licznych pęcherzy, intensywnego łuszczenia oraz utraty przyczepności powłoki.

Renowację konstrukcji stalowej rozpoczyna się od oceny stanu istniejącego zabezpieczenia i podłoża. Zakres prac może obejmować:

• mycie oraz usuwanie soli,
• odtłuszczanie,
• czyszczenie mechaniczne,
• czyszczenie strumieniowo-ścierne,
• usunięcie pozostałości starej powłoki w miejscach wymagających pełnego przygotowania podłoża.

Po przygotowaniu stali dobiera się kompatybilny system renowacyjny. Przy wyborze należy uwzględnić kategorię korozyjności środowiska, rodzaj starej powłoki oraz oczekiwaną trwałość nowego zabezpieczenia.

W przypadku zaawansowanej korozji sama odnowa powłoki może okazać się niewystarczająca. Konieczne jest wtedy sprawdzenie ubytków przekroju oraz ocena stanu spoin, śrub i pozostałych połączeń. Należy również ustalić, czy degradacja wpłynęła na nośność konstrukcji.

Uszkodzone elementy można naprawić poprzez ich wzmocnienie, wymianę fragmentu albo odtworzenie połączenia. Wszystkie prace powinny być prowadzone zgodnie z dokumentacją techniczną.

Po zakończeniu robót należy sprawdzić jakość wykonanej powłoki. Ocenie podlegają:

• wygląd powierzchni,
• ciągłość powłoki,
• grubość suchej warstwy,
• przyczepność do podłoża,
• zgodność wykonania z wymaganiami systemu ochronnego.

Dokumentacja zabezpieczenia antykorozyjnego powinna zawierać:

• zakres przeprowadzonych prac,
• wykaz zastosowanych materiałów,
• warunki aplikacji,
• wyniki pomiarów,
• lokalizację wykonanych napraw.

Konserwacja obejmuje również usuwanie osadów, liści, pyłu, soli i innych zabrudzeń. Zanieczyszczenia zatrzymują wilgoć, dlatego ich regularne usuwanie ogranicza ryzyko korozji. Należy także udrażniać otwory odpływowe i likwidować nieszczelności.

Szczególnej uwagi wymagają miejsca, w których woda gromadzi się przy połączeniach. Systematyczna kontrola tych obszarów zmniejsza ryzyko korozji szczelinowej i pomaga zachować trwałość zabezpieczenia antykorozyjnego.

Naprawa uszkodzeń powłok po transporcie, montażu i eksploatacji

Naprawę uszkodzonej powłoki należy rozpocząć od dokładnej oceny jej stanu. Trzeba zidentyfikować zarysowania, odpryski, ogniska korozji oraz miejsca uszkodzone podczas spawania, cięcia lub dokręcania śrub.

1. usunąć luźne fragmenty farby, rdzę i wszelkie zabrudzenia, a następnie dokładnie odpylić i odtłuścić powierzchnię,
2. zabezpieczyć oczyszczony obszar kompatybilnym gruntem, warstwą pośrednią oraz farbą nawierzchniową,
3. odtworzyć wymaganą grubość, przyczepność i ciągłość całego systemu ochronnego,
4. w przypadku zabezpieczenia duplexowego dobrać materiały odpowiednie zarówno do podłoża cynkowego, jak i istniejącej powłoki malarskiej, ponieważ właściwe dopasowanie warstw ma kluczowe znaczenie dla trwałości ochrony,
5. szczególnie dokładnie skontrolować śruby, nakrętki, spawy, krawędzie cięte na budowie oraz połączenia montażowe, które są szczególnie narażone na uszkodzenia,
6. po zakończeniu prac sprawdzić wygląd powłoki oraz grubość suchej warstwy, a także ocenić strefę połączenia nowej powłoki z istniejącym zabezpieczeniem,
7. rozpocząć transport i składowanie elementów dopiero po całkowitym wyschnięciu i utwardzeniu powłoki, zgodnie z zaleceniami zawartymi w karcie technicznej produktu.

Podczas przenoszenia i przechowywania elementy należy chronić przed uderzeniami, tarciem oraz wilgocią. Nie powinny również stykać się bezpośrednio z podłożem. Zastosowanie miękkich przekładek i odpowiednio dobranych zawiesi zmniejsza ryzyko ponownego uszkodzenia powłoki.

Monitoring, konserwacja i renowacja zabezpieczeń wydłużające trwałość konstrukcji

Stan powłok antykorozyjnych należy monitorować zgodnie z ustalonym harmonogramem, uwzględniając kategorię korozyjności, wiek konstrukcji, intensywność jej użytkowania oraz zakres wcześniejszych napraw.

Inspekcja powinna obejmować całą konstrukcję, ze szczególnym uwzględnieniem spoin, krawędzi, połączeń śrubowych i podstaw słupów. Należy również sprawdzić szczeliny oraz wszystkie miejsca, w których może gromadzić się woda.

Podczas przeglądu ocenia się:

• występowanie rdzy, pęcherzy, łuszczenia i odspojeń,
• pęknięcia, zarysowania, odpryski oraz ubytki,
• ciągłość i jednolitość powłoki,
• drożność otworów odpływowych,
• stan uszczelnień i połączeń,
• grubość suchej warstwy w wybranych punktach,
• ewentualne zmniejszenie przekroju stalowych elementów.

Szybkie wykrycie nieprawidłowości pozwala ograniczyć zakres i koszty późniejszych napraw. Z powierzchni należy regularnie usuwać zabrudzenia, liście, pył i osady soli, ponieważ zatrzymują wilgoć i przyspieszają rozwój korozji.

Konserwacja konstrukcji stalowych obejmuje również udrażnianie odpływów oraz kontrolę szczelności. Miejsca szczególnie narażone na ścieranie lub uderzenia powinny być dodatkowo zabezpieczone.

Niewielkie uszkodzenia można naprawiać miejscowo, pod warunkiem że istniejąca powłoka zachowuje dobrą przyczepność. W przypadku większych ognisk korozji konieczne jest usunięcie niestabilnych warstw i dokładne oczyszczenie stali, a następnie odtworzenie kompatybilnego systemu ochronnego.

Po zakończeniu prac należy ponownie ocenić jakość zabezpieczenia. Kontrola powinna obejmować wygląd i ciągłość powłoki, jej przyczepność oraz grubość suchej warstwy.

Renowacja większej powierzchni jest niezbędna w przypadku rozległego łuszczenia, licznych pęcherzy, utraty przyczepności lub korozji podpowłokowej. Zakres działań ustala się na podstawie oceny istniejącego zabezpieczenia. W zależności od jego stanu prace mogą obejmować:

• mycie,
• odtłuszczanie,
• usuwanie soli,
• czyszczenie mechaniczne,
• czyszczenie strumieniowo-ścierne,
• nałożenie kompletnego systemu renowacyjnego.

Podczas renowacji należy sprawdzić, w jakim stopniu korozja wpłynęła na przekrój elementów oraz bezpieczeństwo całej konstrukcji. Jeśli doszło do ubytków stali, należy skontrolować również spoiny, śruby i pozostałe połączenia.

Jeżeli sama naprawa powłoki nie wystarcza do przywrócenia wymaganej nośności, konstrukcję trzeba wzmocnić. W niektórych przypadkach konieczna może być także wymiana uszkodzonych fragmentów.

Dokumentacja zabezpieczenia antykorozyjnego powinna zawierać:

• daty przeprowadzonych inspekcji,
• fotografie,
• lokalizację stwierdzonych wad,
• wyniki pomiarów,
• opis niezgodności,
• informacje o zastosowanych materiałach,
• zakres wykonanych napraw.

Warto odnotować również warunki aplikacji oraz wyniki kontroli przeprowadzonej po renowacji.
