Zbiorniki na gnojowicę — jak uszczelnić i zabezpieczyć beton

Uszczelnienie zbiornika na gnojowicę tworzy skuteczną barierę między agresywną cieczą a gruntem. Ogranicza ryzyko przecieków i wycieków, dzięki czemu azot, związki organiczne oraz inne szkodliwe substancje nie przedostają się do gleby ani wód podziemnych.

Uszczelnienie zbiornika na gnojowicę – znaczenie dla trwałości konstrukcji i ochrony środowiska

Zabezpieczenie stosuje się podczas magazynowania gnojowicy, gnojówki, pofermentu, ścieków rolniczych oraz nawozów płynnych, w tym RSM. Ma ono istotne znaczenie zarówno dla ochrony środowiska, jak i bezpieczeństwa całego gospodarstwa.

Szczelny zbiornik jest odporniejszy na wilgoć, erozję i działanie substancji chemicznych. Gnojowica zawiera składniki, które mogą przyspieszać degradację betonu oraz powodować korozję stalowych elementów. Odpowiednio wykonana hydroizolacja ogranicza powstawanie rys, ubytków i innych nieszczelności.

W efekcie konstrukcja zachowuje trwałość przez dłuższy czas, a właściciel zmniejsza ryzyko kosztownych i kłopotliwych napraw.

Prawidłowe uszczelnienie ułatwia bezpieczne przechowywanie nawozów naturalnych i płynnych. Zapobiega utracie wartościowego nawozu, ogranicza emisję gazów oraz nieprzyjemnych zapachów, a także ułatwia kontrolowanie ilości cieczy w zbiorniku. Jest to szczególnie ważne w przypadku obiektów o pojemności od 50 do 1000 m³.

W takich zbiornikach przechowywany materiał często pozostaje przez długi czas. Izolacja musi więc zachować szczelność mimo stałego kontaktu z cieczą i zmiennych warunków eksploatacji.

Zakres zabezpieczenia zależy między innymi od:

• pojemności zbiornika,
• czasu magazynowania,
• poziomu opadów,
• sposobu użytkowania obiektu.

Uszczelnienia wymagają zarówno nowe, jak i użytkowane zbiorniki betonowe, stalowe oraz wykonane z tworzyw sztucznych. Szczególną uwagę należy zwrócić na dno i ściany, a także na dylatacje, narożniki, przejścia rurowe, przyłącza oraz miejsca łączenia poszczególnych elementów.

Regularna kontrola stanu izolacji pozwala szybko wykryć uszkodzenia i przeprowadzić naprawę, zanim dojdzie do wycieku. Dzięki temu można skutecznie chronić glebę, wody podziemne i najbliższe otoczenie gospodarstwa.

Jakie zbiorniki na gnojowicę wymagają uszczelnienia?

Uszczelnienia są niezbędne w każdym zbiorniku przeznaczonym do przechowywania gnojowicy, gnojówki, pofermentu, ścieków rolniczych czy nawozów płynnych.

Dotyczy to konstrukcji betonowych, stalowych, plastikowych, laminatowych, ziemnych, modułowych, elastycznych, a także zbiorników naziemnych, mobilnych i przenośnych. Brak stałego połączenia z gruntem nie eliminuje ryzyka wycieku, dlatego każdy zbiornik powinien być odpowiednio zabezpieczony.

Zakres uszczelnienia należy dopasować do rodzaju konstrukcji i występujących zagrożeń:

• zbiorniki betonowe wymagają ochrony przed nasiąkaniem, pękaniem oraz działaniem substancji chemicznych,
• zbiorniki stalowe należy zabezpieczyć przed korozją i przeciekami powstającymi na łączeniach,
• zbiorniki plastikowe i laminatowe wymagają szczególnej ochrony przejść rurowych, zaworów oraz miejsc połączeń,
• zbiorniki ziemne powinny mieć nieprzepuszczalną warstwę izolacyjną na dnie i skarpach,
• konstrukcje modułowe wymagają dokładnego zabezpieczenia styków między poszczególnymi elementami,
• zbiorniki elastyczne, w tym modele poduszkowe, powinny być regularnie kontrolowane pod kątem ciągłości powłoki oraz szczelności króćców.

W przypadku istniejących obiektów uszkodzenia można usuwać podczas renowacji zbiornika. Pozwala to przywrócić jego szczelność i ograniczyć ryzyko wycieku przechowywanych substancji.

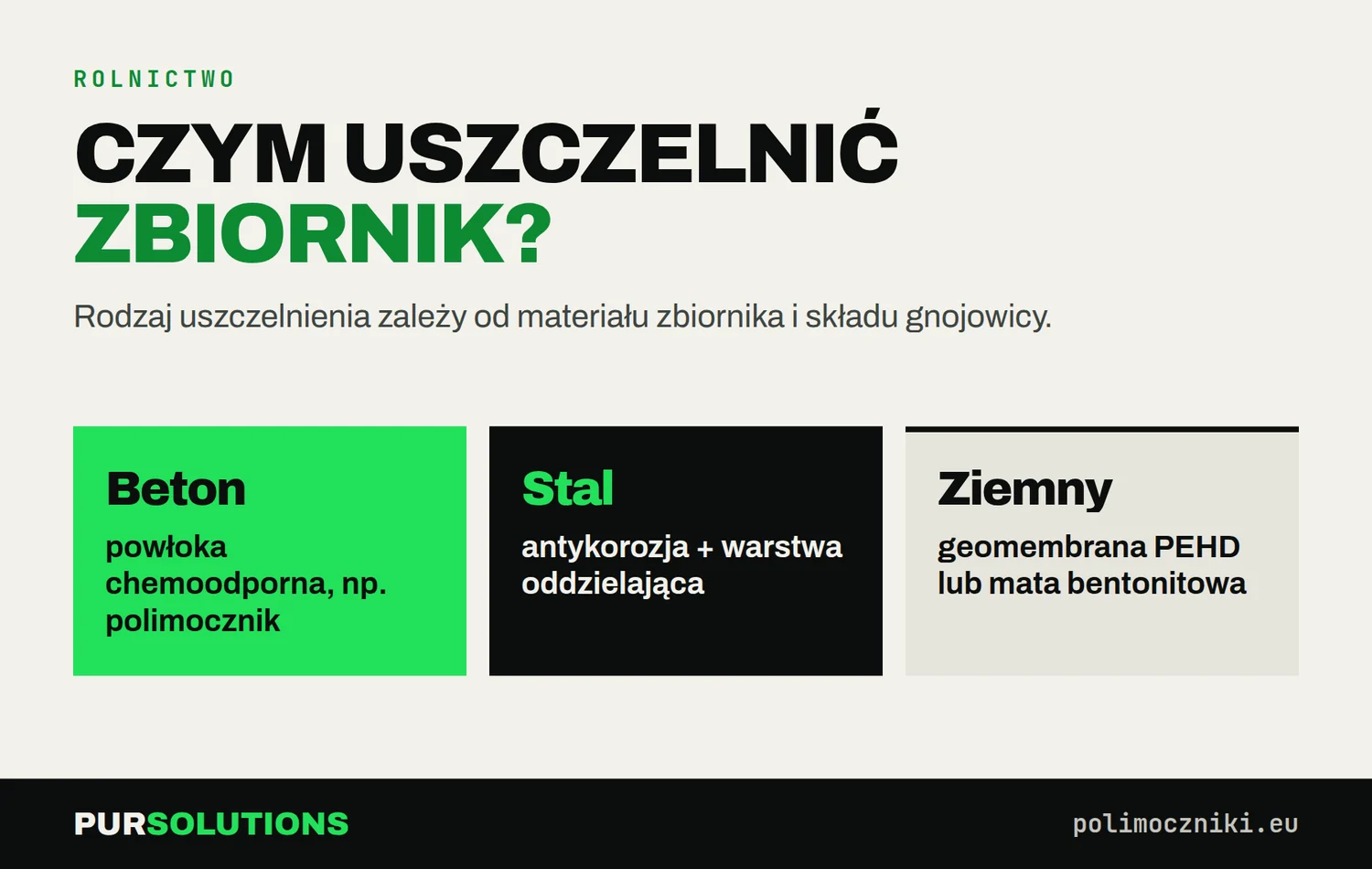

Jak dobrać hydroizolację do rodzaju zbiornika i przechowywanej gnojowicy?

Dobór hydroizolacji zależy przede wszystkim od materiału, z którego wykonano zbiornik, rodzaju podłoża, jego pojemności i kształtu. Należy również uwzględnić możliwe ruchy konstrukcji, właściwości gnojowicy, czas jej przechowywania oraz sposób napełniania, mieszania i opróżniania zbiornika.

• zbiorniki betonowe wymagają hydroizolacji polimerowej lub powłoki odpornej na działanie chemikaliów. Zabezpieczenie ogranicza nasiąkanie betonu i ryzyko korozji chemicznej, a także chroni pory, rysy oraz dylatacje przed przenikaniem gnojowicy. Aby system działał skutecznie, powłoka musi być trwale związana z odpowiednio przygotowanym podłożem,
• zbiorniki stalowe wymagają zarówno zabezpieczenia antykorozyjnego, jak i membrany oddzielającej ciecz od metalu. Powłoka przeciwwodna chroni stal przed wilgocią i agresywnymi substancjami, natomiast membrana ogranicza skutki ewentualnych miejscowych uszkodzeń powłoki,
• zbiorniki ziemne zabezpiecza się najczęściej geomembraną lub systemem z matą bentonitową. Geomembrana z PEHD sprawdza się tam, gdzie liczy się wysoka odporność na przebicie i działanie chemikaliów. Maty bentonitowe tworzą mineralną barierę, która pod wpływem wilgoci pęcznieje i dopasowuje się do podłoża,
• konstrukcje modułowe i elastyczne wymagają syntetycznej membrany o dużej rozciągliwości. Materiały takie jak PVC, FPP, LDPE czy EPDM zmniejszają ryzyko rozszczelnienia podczas niewielkich przemieszczeń konstrukcji.

Jeżeli gnojowica zawiera znaczne ilości soli, amoniaku lub kwasów organicznych, materiał należy wybrać na podstawie potwierdzonej odporności chemicznej. Karta techniczna powinna określać dopuszczalny zakres pH, temperaturę pracy oraz maksymalny czas kontaktu z cieczą.

Hydroizolacja powinna być odporna na stałe oddziaływanie wilgoci, promieniowania UV, zmian temperatury, ścierania i przebicia. Szczególnej ochrony wymagają dno oraz obszary wokół mieszadeł i pomp, ponieważ podczas pracy tych urządzeń są narażone na zwiększone obciążenia mechaniczne.

System należy wykonać na całej powierzchni mającej kontakt z gnojowicą. Obejmuje to dno, ściany, narożniki, dylatacje, przejścia rurowe i połączenia modułowe. Zachowanie ciągłości uszczelnienia ogranicza ryzyko przecieków, zwłaszcza w miejscach podatnych na ruchy konstrukcji i uszkodzenia mechaniczne.

Materiały i technologie uszczelniania zbiorników na gnojowicę

Uszczelnienie zbiornika na gnojowicę można wykonać na kilka sposobów. W zależności od potrzeb stosuje się powłokę nanoszoną bezpośrednio na konstrukcję, niezależną membranę lub system złożony z kilku warstw. Wybór technologii zależy przede wszystkim od rodzaju podłoża, składu gnojowicy, przewidywanych obciążeń oraz warunków montażu.

Najczęściej stosowane materiały to:

• chemoodporne powłoki na bazie żywic epoksydowych, poliuretanowych i hybrydowych,
• systemy polimocznikowe tworzące bezspoinową membranę ochronną,
• powłoki epoksydowo-bitumiczne oraz izolacje bitumiczno-żywiczne,
• geomembrany z PEHD, PVC, FPP, LDPE i EPDM,
• maty bentonitowe przeznaczone do zbiorników ziemnych,
• elastyczne tkaniny techniczne powlekane PVC,
• masy, taśmy, sznury i kołnierze do zabezpieczania detali.

Powłoki epoksydowe i epoksydowo-bitumiczne

Powłoki epoksydowe tworzą twardą, szczelną warstwę odporną na ścieranie oraz działanie substancji chemicznych. Najczęściej nanosi się je na beton i stal, jednak przed aplikacją podłoże musi zostać dokładnie oczyszczone, wyrównane i odpowiednio przygotowane.

Systemy epoksydowo-bitumiczne łączą właściwości żywicy z zaletami bitumu. Dzięki temu dobrze sprawdzają się na powierzchniach stale narażonych na wilgoć i kontakt z agresywną cieczą.

Powłoki poliuretanowe i polimocznikowe

Powłoki poliuretanowe są bardziej elastyczne od klasycznych systemów epoksydowych. Lepiej znoszą niewielkie ruchy konstrukcji, ograniczając ryzyko pękania. W zależności od rodzaju produktu i wielkości zbiornika można nanosić je natryskowo lub wałkiem.

Polimocznik tworzy elastyczną i szybko utwardzającą się warstwę bez spoin oraz zakładów. Natrysk pozwala dokładnie zabezpieczyć narożniki, przejścia rurowe i powierzchnie o nieregularnym kształcie. Technologia ta wymaga jednak suchego, stabilnego i starannie przygotowanego podłoża.

Geomembrany

Geomembrana stanowi niezależną barierę oddzielającą gnojowicę od konstrukcji zbiornika lub gruntu. Montaż obejmuje rozwinięcie arkuszy, zgrzanie ich ze sobą, wykonanie wywinięć oraz uszczelnienie przejść instalacyjnych.

Przed ułożeniem membrany na dnie zbiornika należy usunąć wszystkie ostre elementy. Warto również zastosować warstwę separacyjną, która zabezpieczy materiał przed przebiciem i przetarciem.

Systemy warstwowe i filc ochronny

W rozwiązaniach warstwowych najpierw wyrównuje się podłoże mineralne i usuwa elementy mogące uszkodzić izolację. Następnie układa się filc ochronny, a dopiero na nim właściwą membranę.

Filc ogranicza ryzyko przebicia geomembrany oraz chroni ją przed kamieniami, ostrymi krawędziami betonu i naprężeniami powstającymi podczas eksploatacji zbiornika.

Maty bentonitowe

Maty bentonitowe zawierają bentonit sodowy, który po kontakcie z wodą pęcznieje i ogranicza przepływ cieczy. Najczęściej stosuje się je jako warstwę uzupełniającą pod geomembranami w zbiornikach ziemnych.

Skuteczność mat bentonitowych zależy od prawidłowego wykonania zakładów oraz zapewnienia odpowiedniego docisku. Do czasu zasypania należy chronić je również przed wysychaniem.

Zbiorniki elastyczne

W zbiornikach elastycznych wykorzystuje się techniczne tkaniny poliestrowe powlekane PVC. Materiał ten łączy wysoką odporność na rozciąganie z elastycznością, dlatego dobrze znosi cykliczne napełnianie i opróżnianie zbiornika.

Szczególnej uwagi wymagają zgrzewy, króćce i zawory. W tych miejscach należy stosować fabryczne lub specjalistyczne elementy uszczelniające.

Dobór technologii i wykonanie

Na wybór rozwiązania wpływa również sposób jego wykonania. Powłoka ciągła ogranicza liczbę połączeń, natomiast membrana modułowa ułatwia wymianę uszkodzonego fragmentu.

Niezależnie od zastosowanej technologii kluczowe znaczenie ma zachowanie ciągłości izolacji. Należy zabezpieczyć dno i ściany zbiornika, a także narożniki, dylatacje oraz miejsca wokół przejść rurowych.

Powłoki chemoodporne, geomembrany, maty bentonitowe i systemy hybrydowe

Powłoki chemoodporne stosuje się przede wszystkim na betonowych i stalowych powierzchniach zbiorników. Tworzą szczelną warstwę ochronną, która ogranicza nasiąkanie betonu, zabezpiecza stal przed korozją i zmniejsza bezpośredni kontakt konstrukcji z gnojowicą.

Najczęściej wykorzystuje się:

• powłoki epoksydowo-bitumiczne,
• izolacje bitumiczno-żywiczne,
• systemy poliuretanowe,
• systemy polimocznikowe.

Geomembrany tworzą niezależną, syntetyczną barierę układaną na dnie, ścianach lub skarpach zbiornika. W zależności od warunków stosuje się membrany wykonane z:

• PEHD,
• PVC,
• FPP,
• LDPE,
• EPDM.

PEHD wyróżnia się sztywnością i wysoką odpornością chemiczną, natomiast PVC ułatwia wykonywanie połączeń. EPDM dobrze znosi odkształcenia oraz wahania temperatury.

Arkusze membran najczęściej łączy się przez zgrzewanie. W przypadku PVC można dodatkowo zastosować zgrzewanie wysoką częstotliwością, szczególnie podczas produkcji i naprawy elastycznych elementów zbiorników.

Każde połączenie należy dokładnie skontrolować, ponieważ nieszczelny zgrzew może przerwać ciągłość całego systemu zabezpieczenia.

Maty bentonitowe tworzą mineralną barierę ograniczającą przepływ wody i cieczy w gruncie. Wykorzystuje się je głównie w zbiornikach ziemnych, często jako dodatkową warstwę układaną pod geomembraną.

Ich skuteczność zależy od prawidłowego wykonania zakładów, zapewnienia odpowiedniego docisku oraz ochrony przed wysychaniem.

Systemy hybrydowe łączą kilka metod zabezpieczenia. Mogą obejmować warstwę mineralną, powłokę chemoodporną i syntetyczną membranę. Takie rozwiązanie zwiększa bezpieczeństwo w miejscach narażonych na przebicie, ruchy podłoża oraz intensywne działanie gnojowicy.

Geosyntetyki, takie jak geowłókniny i warstwy separacyjne, chronią membranę przed ostrymi elementami podłoża. Pomagają także oddzielić poszczególne warstwy systemu i utrzymać ich prawidłowe ułożenie.

W zbiornikach elastycznych stosuje się tkaninę techniczną PVC, czyli poliester pokryty powłoką z PVC. Materiał zachowuje elastyczność podczas napełniania i opróżniania zbiornika, a jednocześnie ogranicza przenikanie cieczy.

Każdy system powinien mieć potwierdzoną odporność chemiczną oraz być przystosowany do działania promieniowania UV, zmiennych warunków atmosferycznych i mrozu.

Odporność uszczelnienia na kwasy, sole, korozję i procesy biochemiczne

Uszczelnienie zbiornika musi wyróżniać się wysoką odpornością chemiczną, ponieważ pozostaje w stałym kontakcie z gnojowicą, pofermentem i nawozami naturalnymi. Materiał powinien skutecznie znosić działanie kwasów organicznych, soli, amoniaku, wilgoci oraz innych agresywnych związków obecnych w cieczach organicznych.

Długotrwałe zanurzenie i procesy biochemiczne nie mogą powodować pęcznienia, kruszenia ani utraty elastyczności materiału. Powłoka powinna zachowywać spójność i nie ulegać rozwarstwieniu. Odporność na kwasy i sole ogranicza degradację warstwy ochronnej, a tym samym zmniejsza ryzyko powstawania przecieków.

W zbiornikach betonowych powłoka kwasoodporna chroni podłoże przed nasiąkaniem i ogranicza chemiczną korozję betonu. W konstrukcjach stalowych redukuje bezpośredni kontakt cieczy z metalem, zabezpieczając powierzchnię przed korozją.

Odporność chemiczną należy analizować łącznie z wytrzymałością na ścieranie, erozję i uszkodzenia mechaniczne. Osady, mieszadła oraz pompy mogą z czasem przecierać membranę, a cykliczne napełnianie i opróżnianie zbiornika zwiększa ryzyko jej przebicia lub rozdarcia.

System uszczelniający powinien zachowywać swoje właściwości również pod wpływem promieniowania UV, mrozu, wysokiej temperatury i zmiennych warunków atmosferycznych.

Dobór rozwiązania należy oprzeć na dokumentacji technicznej, uwzględniając rzeczywisty skład cieczy, jej zakres pH, temperaturę oraz przewidywany czas kontaktu z uszczelnieniem.

Wykonanie i naprawa uszczelnienia zbiornika na gnojowicę

Uszczelnianie zbiornika należy rozpocząć od jego całkowitego opróżnienia. Następnie trzeba usunąć pozostałości gnojowicy, ocenić stan techniczny konstrukcji oraz odpowiednio przygotować i osuszyć podłoże. W przypadku zbiorników betonowych usuwa się luźne fragmenty betonu, kurz, oleje, rdzę oraz stare i odspajające się powłoki.

Powierzchnia powinna być równa, stabilna i wolna od ostrych elementów. Zbiorniki ziemne wymagają właściwego przygotowania oraz zagęszczenia podłoża. Dno i skarpy należy wyprofilować tak, aby nie występowały zapadnięcia, kamienie ani nierówności mogące uszkodzić membranę. Dodatkową ochronę zapewnia geowłóknina ułożona pod geomembraną.

Przed montażem izolacji trzeba naprawić ubytki betonu, rysy, pęknięcia i aktywne przecieki. Większe uszkodzenia uzupełnia się zaprawami naprawczymi, uszczelniaczami lub metodą iniekcji. Jeżeli degradacja konstrukcji jest rozległa, konieczna może okazać się kompleksowa renowacja zbiornika wraz z przylegającymi elementami.

Powłokę lub membranę układa się jako jeden, ciągły system obejmujący dno, ściany oraz wszystkie elementy mające kontakt z gnojowicą. Membrany z PEHD, PVC, FPP, LDPE i EPDM łączy się zgodnie z zaleceniami producenta — najczęściej przez zgrzewanie lub klejenie. Przed rozpoczęciem użytkowania należy dokładnie sprawdzić każdy zgrzew, zakład i wywinięcie.

Rysy i pęknięcia zabezpiecza się dopiero po ustaleniu przyczyny ich powstania. Stabilne rysy można wypełnić odpowiednią masą naprawczą, natomiast pęknięcia pracujące wymagają elastycznych uszczelniaczy albo systemowych taśm. W przypadku wycieków pod ciśnieniem stosuje się iniekcje uszczelniające, dobierając ich rodzaj do konstrukcji i intensywności przecieku.

Szczególnej uwagi wymagają dylatacje, narożniki oraz połączenia ścian z dnem. W tych miejscach stosuje się uszczelniacze punktowe i liniowe, taśmy, sznury, profile lub dodatkowe pasy membrany. Uszczelnienie powinno zachować ciągłość, a jednocześnie umożliwiać kompensowanie niewielkich ruchów konstrukcji.

Przejścia rurowe zabezpiecza się kołnierzami, manszetami lub szczelnymi przejściami dobranymi do średnicy przewodu. Dotyczy to również króćców, odpływów, przewodów pomp, mieszadeł i odpowietrzników. Połączenie membrany z instalacją musi być odporne na rozszczelnienie, szczególnie podczas drgań i pracy urządzeń.

Naprawę przeciekającego zbiornika betonowego należy rozpocząć od zlokalizowania źródła problemu. Samo zabezpieczenie widocznej wilgotnej plamy nie usunie przyczyny wycieku. Po opróżnieniu zbiornika lub jego odpowiednim odizolowaniu uszkodzone miejsce trzeba oczyścić i osuszyć. Drobne usterki powłoki naprawia się materiałem kompatybilnym z istniejącym systemem, natomiast większe rozdarcia, uszkodzone zgrzewy i nieszczelne przyłącza powinien ocenić wyspecjalizowany serwis.

W zbiornikach elastycznych niewielkie przecięcia i przetarcia można usuwać za pomocą zestawu przeznaczonego do konkretnego rodzaju membrany. Naprawa obejmuje przygotowanie powierzchni, zastosowanie łatki lub pasa wzmacniającego oraz wykonanie szczelnego połączenia. Przy poważniejszych uszkodzeniach konieczna jest wymiana fragmentu powłoki i kontrola znajdujących się w pobliżu zgrzewów.

Zawory, przyłącza, pompy, mieszadła, odpowietrzniki i pokrywy powinny być montowane z użyciem uszczelek oraz elementów odpornych na działanie gnojowicy. Po zakończeniu prac trzeba sprawdzić połączenia, narożniki, dylatacje, przejścia rurowe i ciągłość całego uszczelnienia. Zbiornik można ponownie napełnić dopiero po przeprowadzeniu pełnej kontroli.

Przygotowanie podłoża oraz montaż membran PEHD, PVC, FPP, LDPE i EPDM

Trwałość całego systemu zależy przede wszystkim od właściwego przygotowania i zagęszczenia podłoża. Powierzchnia powinna być równa, stabilna oraz pozbawiona kamieni, korzeni, gruzu i ostrych krawędzi. Należy usunąć również wszystkie inne elementy, które mogłyby przebić membranę.

Dno trzeba wyprofilować ze spadkiem do 1%. Odpowiednie nachylenie ogranicza ryzyko powstawania zastoin wody i fałd.

Pod elastyczny zbiornik na gnojowicę można zastosować trawę, beton, podsypkę piaskową lub podsypkę piaskowo-żwirową. Podsypka powinna mieć około 5 cm grubości, zostać rozłożona równomiernie i dokładnie zagęszczona. W przypadku podłoża betonowego należy usunąć mleczko cementowe, uzupełnić ubytki oraz wygładzić wszystkie ostre krawędzie.

Na tak przygotowanym dnie i ścianach układa się filc ochronny lub geowłókninę. Ten geosyntetyk oddziela membranę od podłoża i chroni ją przed przetarciem podczas napełniania, opróżniania oraz pracy mieszadeł. W zbiornikach ziemnych zabezpiecza również przed punktowym naciskiem kamieni.

Montaż geomembrany polega na rozwinięciu arkuszy i dopasowaniu ich do kształtu zbiornika. Przy krawędziach należy wykonać odpowiednie wywinięcia, a na dnie ułożyć materiał bez nadmiernego naprężania. Zakłady muszą być czyste, suche i wolne od wszelkich zanieczyszczeń.

Geomembrany PEHD, FPP i LDPE najczęściej łączy się metodą zgrzewania termicznego lub ekstruzyjnego. Membrany PVC można spajać gorącym powietrzem albo zgrzewaniem wysoką częstotliwością. EPDM montuje się zgodnie z systemem zalecanym przez producenta, wykorzystując odpowiednie taśmy, kleje lub połączenia wulkanizowane.

Sposób łączenia należy zawsze dopasować do rodzaju materiału i jego grubości.

Podczas instalacji trzeba uwzględnić wszystkie elementy systemu, w tym:

• króćce i przejścia rurowe,
• przewody pomp,
• mieszadła,
• odpowietrzniki,
• linie napełniania i poboru,
• pokrywy.

Wokół tych elementów wykonuje się kołnierze, manszety lub dodatkowe pasy wzmacniające. Elastyczne zbiorniki można montować bez prowadzenia prac budowlanych, jednak wymaga to starannego przygotowania placu oraz zastosowania kompletnego systemu przyłączy.

Po ułożeniu membrany należy sprawdzić jej ciągłość, zakłady i wywinięcia, a także skontrolować wszystkie zgrzewy. W zależności od rodzaju geomembrany i zaleceń wykonawcy przeprowadza się kontrolę wizualną, próbę podciśnieniową lub test iskrowy.

Wszelkie uszkodzenia i wadliwe połączenia trzeba naprawić przed rozpoczęciem napełniania zbiornika.

Uszczelnianie pęknięć, dylatacji, narożników, przejść rurowych i połączeń modułowych

1. oczyść pęknięcia i rysy, a następnie ostrożnie je poszerz, aby dokładnie ocenić ich stan oraz przyczynę powstania. Ubytki betonu uzupełnij zaprawą naprawczą dopasowaną do rodzaju podłoża. Aktywne przecieki uszczelnij metodą iniekcji, na przykład z użyciem żywicy poliuretanowej lub akrylowej. Powłoka nie powinna maskować nierozwiązanych problemów konstrukcyjnych,
2. zabezpiecz dylatacje elastyczną masą, taśmą, sznurem dylatacyjnym albo specjalnym profilem. Zastosowany materiał musi zachować przyczepność mimo niewielkich przemieszczeń ścian i dna. Takie rozwiązanie sprawdzi się również na styku dna ze ścianami oraz w miejscach narażonych na pracę konstrukcji,
3. wzmocnij narożniki i połączenia ciągłym pasem z elastycznej powłoki, taśmy lub dodatkowego fragmentu membrany uszczelniającej. Przed aplikacją dokładnie oczyść i odtłuść powierzchnie. Podłoże powinno być stabilne, a ostre krawędzie należy zaokrąglić,
4. zabezpiecz przejścia rurowe szczelnymi kołnierzami, manszetami albo profilami dopasowanymi do średnicy przewodu. Nie osadzaj rur bezpośrednio w betonie bez dodatkowej ochrony. Połączenie powinno kompensować drgania instalacji i zapewniać ciągłość powłoki wokół króćca,
5. w zbiornikach modułowych uszczelnij wszystkie styki poszczególnych elementów. Zakłady membrany, taśmy i profile trwale połącz z sąsiednimi powierzchniami. Każdy styk skontroluj przed zasypaniem lub napełnieniem zbiornika, ponieważ nawet niewielka przerwa w warstwie uszczelniającej może prowadzić do miejscowych przecieków,
6. dobierz uszczelniacze punktowe i liniowe odpowiednio do rodzaju podłoża oraz zastosowanej membrany. Uwzględnij także ich kontakt z gnojowicą. Odporność chemiczna i elastyczność produktu muszą odpowiadać warunkom pracy zbiornika.

Szczelne zawory, przyłącza, pompy, mieszadła, odpowietrzniki i pokrywy

Szczelność instalacji zależy przede wszystkim od prawidłowego montażu zaworu wlewowego i spustowego, szybkozłączy, kołnierzy oraz uszczelek. Równie ważne są przejścia przez ścianę lub membranę. Wszystkie elementy należy dopasować do średnicy przewodów, ciśnienia roboczego oraz odporności na działanie gnojowicy.

Przyłącza z zasuwą i przewody należy montować bez naprężeń. Każde przejście przez ścianę lub membranę powinno być wyposażone w kołnierz, manszetę albo systemowe uszczelnienie. Takie rozwiązanie ogranicza ryzyko rozdarcia membrany, punktowego nacisku oraz przecieków podczas pracy instalacji.

Pompy i mieszadło do gnojowicy warto uwzględnić już na etapie projektowania. Mieszanie może odbywać się w zamkniętym obiegu pompa–zbiornik, dzięki czemu urządzenie nie musi znajdować się wewnątrz zbiornika. Rozwiązanie to ogranicza również liczbę przejść przez membranę.

Odpowietrznik umożliwia bezpieczną wymianę powietrza podczas napełniania i opróżniania zbiornika. Jego wylot należy zabezpieczyć przed opadami, zatkaniem oraz przedostawaniem się zanieczyszczeń do wnętrza.

Grawitacyjne opróżnianie wymaga odpowiedniego spadku przewodu i szczelnego zaworu spustowego. Jeśli gnojowica jest usuwana za pomocą pompy, należy dodatkowo skontrolować króćce, przewody oraz wszystkie połączenia narażone na drgania.

Pokrywa pływająca ogranicza kontakt gnojowicy z powietrzem, pomagając zmniejszyć emisję zapachów. W przypadku konstrukcji stałej pokrywę i właz należy dobrać do przewidywanego obciążenia, zabezpieczyć przed korozją oraz wyposażyć w szczelne uszczelki. Zamknięta konstrukcja zbiornika ogranicza dopływ wód opadowych i emisję zanieczyszczeń.

Kontrola szczelności powinna obejmować:

• zawory,
• kołnierze,
• szybkozłącza,
• uszczelki,
• przejścia rurowe,
• odpowietrznik, pompę, mieszadło i pokrywę.

Test szczelności należy przeprowadzić po zakończeniu montażu, po każdej naprawie oraz przed ponownym napełnieniem zbiornika.

Kontrola szczelności i eksploatacja zbiornika na gnojowicę

Kontrola szczelności i prawidłowa eksploatacja zbiornika na gnojowicę wymagają regularnych oględzin. Należy również przeprowadzać próbne napełnienie oraz dokumentować każdą stwierdzoną usterkę. Kontrolę wykonuje się przed pierwszym użyciem, po naprawach, w trakcie magazynowania i po opróżnieniu zbiornika.

Sprawdzeniem należy objąć całą powierzchnię uszczelnienia, w szczególności:

• dno i ściany zbiornika,
• powłoki, membrany, zgrzewy oraz spoiny,
• narożniki i dylatacje,
• przejścia rurowe, kołnierze oraz połączenia modułowe,
• zawory, uszczelki, szybkozłącza i przyłącza,
• pompy, mieszadła, odpowietrzniki oraz pokrywy.

Podczas oględzin należy szukać przecięć, przetarć, przebić, odspojeń, pęcherzy, zawilgoceń i odkształceń. W zbiornikach elastycznych szczególnej uwagi wymagają zgrzewy oraz punkty mocowania armatury. Każdą nieprawidłowość trzeba usunąć przed ponownym napełnieniem obiektu.

Po wykonaniu izolacji przeprowadza się próbne napełnienie zgodnie z dokumentacją techniczną systemu. Poziom cieczy należy obserwować przez określony czas, uwzględniając parowanie, opady oraz pobór technologiczny. Nieuzasadnione obniżenie poziomu cieczy może wskazywać na nieszczelność.

Kontroli wymaga również teren wokół zbiornika. Należy obserwować stan gruntu, studzienek, rowów, drenażu oraz poziom wód, co ma szczególne znaczenie w przypadku konstrukcji ziemnych. Mokre plamy, zapach gnojowicy, wyciek cieczy lub miejscowe zapadnięcia terenu wymagają szybkiego ustalenia przyczyny.

W czasie użytkowania stan uszczelnienia należy oceniać przed napełnieniem, podczas magazynowania oraz po opróżnieniu zbiornika. Częstsze kontrole są wskazane po intensywnych opadach, mrozie, pracy mieszadeł oraz wystąpieniu uszkodzeń mechanicznych.

Dokumentacja techniczna powinna określać metody sprawdzania ciągłości uszczelnienia, dopuszczalne warunki pracy oraz sposoby wykonywania napraw. Jakość zastosowanych materiałów potwierdzają między innymi:

• deklaracja zgodności,
• karta techniczna,
• atest PZH,
• protokół kontroli,
• protokół próby szczelności.

W przypadku zbiorników betonowych dokumentacja może zawierać klasę betonu, na przykład C30/37 W10, a także informacje o zastosowanych domieszkach uszczelniających i rozmieszczeniu stalowych prętów zbrojeniowych. Dane te pomagają ustalić przyczyny powstawania rys, przecieków i odspojeń powłoki.

Budowa i eksploatacja zbiornika muszą spełniać wymagania prawa budowlanego, prawa wodnego oraz programu azotanowego, który wdraża dyrektywę azotanową 91/676/EWG. Przed rozpoczęciem inwestycji należy ustalić, czy konieczne jest uzyskanie pozwolenia na budowę, czy wystarczy zgłoszenie. Trzeba również określić zakres badań geotechnicznych oraz dopuszczalną lokalizację zbiornika.

Projekt powinien uwzględniać między innymi odległość od studni i budynków, warunki gruntowo-wodne, pojemność zbiornika oraz sposób magazynowania nawozów naturalnych.

Dokumenty potwierdzające wykonanie i kontrolę systemu warto przechowywać przez cały okres użytkowania obiektu.
